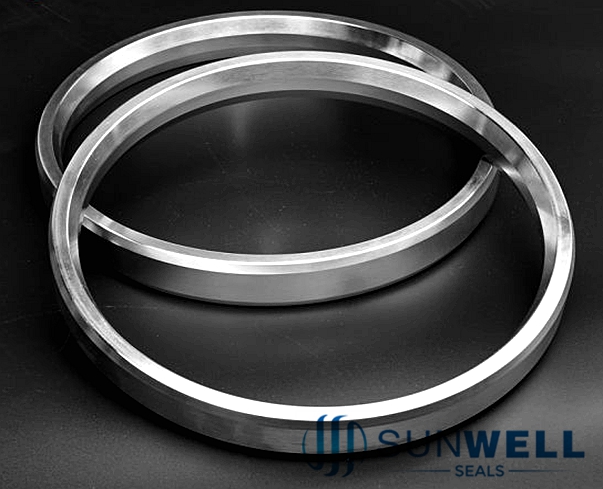

سبک RX اقتباسی از سبک استاندارد R است که در مونتاژ انرژی می دهد. RX طوری طراحی شده است که با همان طراحی شیار استاندارد R مطابقت داشته باشد و اتصالات را قابل تعویض کند.
باید به تفاوت فاصله آرایش تمام شده توجه شود.
طراحی اصلاح شده از یک اثر انرژی بر روی مونتاژ استفاده می کند و کارایی مهر و موم را بهبود می بخشد.
تحمل ها (اینچ)
>"A" عرض حلقه: +۰.۰۰۸-۰.۰۰۸
>"H" ارتفاع حلقه: +۰.۰۰۸-۰.۰۰۰
> "OD" ابعاد بیرونی حلقه: +۰.۰۲۰، -۰.۰۰۰
> زاویه "۲۳o": +/- ۱/۲o
استاندارد
اتصالات نوع حلقه R سبک استاندارد مطابق با اندازه و رتبه بندی API ۶A و ASME B۱۶.۲۰ ساخته می شوند.
در هر دو پیکربندی بیضی و هشت ضلعی موجود است، هر دو نوع در فلنج های شیاردار از نوع هشت ضلعی مدرن قابل تعویض هستند.
مانند تمام اتصالات حلقه فلزی از جمله سبک RX، توصیه می شود در صورت شکسته شدن اتصال فلنج، حلقه را تعویض کنید.
