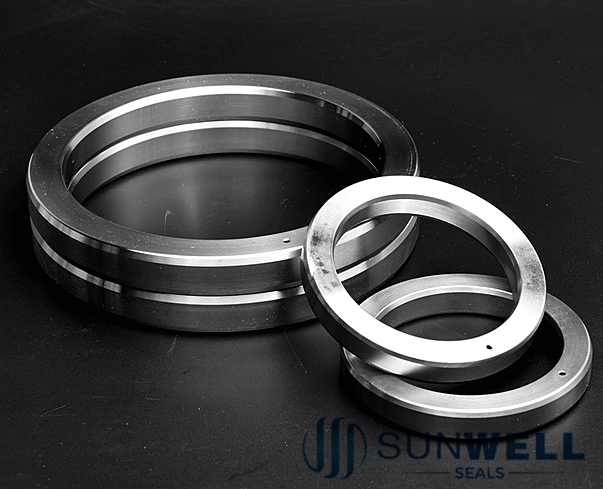

اتصالات نوع حلقه برق دار BX که مطابق با API ۶A ساخته شده اند، برای استفاده در سیستم های تحت فشار تا ۲۰۰۰۰ psi طراحی شده اند.
در صورت نصب صحیح، واشر نوع BX امکان تماس مجازی چهره به چهره با وجه های فلنج را فراهم می کند، به این معنی که واشر به طور کامل در هر دو قطر داخلی و خارجی محبوس می شود.
تمام واشر BX دارای یک سوراخ تعادل فشار هستند تا از یکسان شدن فشاری که ممکن است در شیارها به دام افتاده اطمینان حاصل شود.
تحمل ها (اینچ)
>"A" عرض حلقه: +۰.۰۰۸-۰.۰۰۰
> "D" ارتفاع حلقه: +/-۰.۰۰۲
> "OD" ابعاد بیرونی حلقه: +۰.۰۰۰،-۰.۰۰۵
> "۲۳o" زاویه: +/- ۱/۲o
استاندارد
اتصالات نوع حلقه استاندارد BX مطابق با اندازه و رتبه بندی API ۶A و ASME B۱۶.۲۰ ساخته می شوند.
در هر دو پیکربندی بیضی و هشت ضلعی موجود است، هر دو نوع در فلنج های شیاردار از نوع هشت ضلعی مدرن قابل تعویض هستند.
مانند تمام اتصالات حلقه فلزی از جمله سبک BX، توصیه می شود در صورت شکسته شدن اتصال فلنج، حلقه را تعویض کنید.
