۱. مقدمه

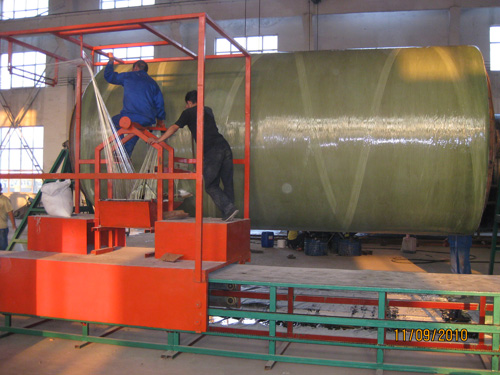

دستگاه در حال اتخاذ فرآیند سیم پیچ مرطوب پیشرفته است، ظاهر و خواص به طور قابل توجهی بهبود یافته است. این کامپیوتر صنعتی را از Advantech تایوان اعمال کرد. در حالی که پارامتر محصول را وارد می کند، کامپیوتر می تواند طراحی خطی بودن را به طور خودکار انجام دهد، بعداً چرخ دستی را کنترل کند و حرکت رفت و برگشتی را انجام دهد، فایبرگلاس غوطه ور شده توسط رزین را به طور منظم روی آستر تمام شده قرار دهد. ساختار طراحی معقول و شیک، عملیات آسان، رابط معقول بین اپراتورها و ماشین است.
دستگاه و محصولات ما به مصر، هند، پرتغال، سنگاپور، روسیه و سایر کشورها صادر شده است.
۲. پارامتر فنی
۲.۱ قدرت کل: ۱۰ کیلو وات
۲.۲ محدوده قطر را می توان زخم کرد: DN ۶۰۰ ~ DN ۴۰۰۰ میلی متر
۲.۳ محدوده طول: ۱.۵--۱۲ متر
۲.۴ ارتفاع شفت اصلی: ۲.۳ متر
۲.۵ حداکثر خروجی چرخش: ۱۰۰ متر در دقیقه
۲.۶ عرض ورق چرخشی: ۱۶۸ میلی متر
۲.۷ زاویه سیم پیچ: ۳۰--۹۰ درجه
۳. لیست تجهیزات
۳.۱ سر انتقال
۳.۱.۱ کاهنده سرعت سیاره ای بادامک سیکلوئید، با موتور تبدیل فرکانس متصل می شود. ۱ مجموعه
۳.۱.۲ دستگاه تست سرعت، اتصال با سیستم کنترل کامپیوتری و محور اصلی. ۱ مجموعه
۳.۱.۳ جعبه دنده تغییر دهنده سرعت (با سه قطعه شفت انتقال). ۱ مجموعه
۳.۱.۴ دیسک اتصال (شفت انتقال و کوپلینگ جهانی را وصل کنید). ۱ مجموعه
۳.۱.۵ قاب کابینت سر گیربکس و صفحه محافظ. ۱ مجموعه
۳.۱.۶ نردبان فولادی کابینت، برای بررسی و تعمیر آسان. ۱ مجموعه
۳.۲ چرخ دستی
۳.۲.۱ قاب چرخ دستی. ۱ مجموعه
۳.۲.۲ دستگاه غوطه ور رزین و دستگاه اکسترود کننده رزین. ۱ مجموعه
۳.۲.۳ دستگاه هدایت فیبر.
۳.۳ سکوی کار واگن برقی
۳.۳.۱ کاهنده سرعت سیاره ای بادامک سیکلوئیدی، به صورت موازی به موتور سرور متصل شوید. ۱ مجموعه
۳.۳.۲ ریل چرخ دستی، در دو طرف بدنه تخت. ۱ مجموعه
۳.۳.۳ بدنه تخت، پوشیده از صفحه آهنی. ۱ مجموعه
۳.۳.۴ براکت زنجیر، با مواد مقاوم در برابر سایش ۱ مجموعه
۳.۳.۵ دستگاه تنظیم زنجیر، در دم بدنه تخت. ۱ مجموعه
۳.۳.۶ زنجیر و چرخ زنجیر برای دویدن با چرخ دستی. ۱ مجموعه
۳.۳.۷ قاب سکوی عملیاتی واگن برقی.
۳.۳.۸ نردبان، به سکوی عملیات واگن برقی. ۱ مجموعه
۳.۳.۹ سپر دستگاه انتقال چرخ دستی. ۱ مجموعه
۳.۴ حلقه چرخشی
۳.۴.۱ حلقه چرخشی سر پایین ۱ عدد
۳.۴.۲ حلقه چرخشی سر بالایی ۱ عدد
۳.۵ سیستم تنظیم رووینگ.
۳.۵.۱ کشش ۱ مجموعه
۳.۵.۲ صفحه پشتیبانی. ۱ مجموعه
۳.۵.۳ قاب متحرک با چهار چرخ. ۱ مجموعه
۳.۵.۴ پشتیبانی از چرخش آویزان. ۱ مجموعه
۳.۶ سیستم اختلاط رزین.
۳.۶.۱ مخزن مخلوط رزین. ۱ مجموعه
۳.۶.۲ موتور و تیغه برای مخلوط کردن رزین. ۱ مجموعه
۳.۷ کابینت توزیع برق کامپیوتر.
۳.۷.۱ مبدل فرکانس برای تغییر سرعت محور اصلی. ۱ مجموعه
۳.۷.۲ درایور سروو برای تغییر سرعت چرخ دستی. ۱ مجموعه
۳.۷.۳ کامپیوتر پیشرفته کامپیوتر صنعتی، برای کنترل سیم پیچ. ۱ مجموعه
۳.۷.۴ صفحه نمایش رنگارنگ، نمایش داده های عملیات و تجهیزات در حال اجرا. ۱ مجموعه
۳.۷.۵ سایر وسایل برقی کمکی.
۳.۸ مونتاژ صنعتی کمکی.
