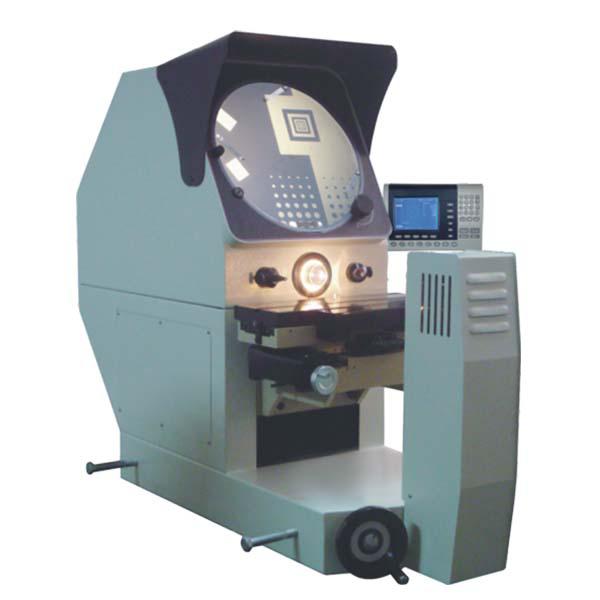

▶ صفحه نمایش با قطر ۳۰۰ میلی متر با نقاله دیجیتال.
▶ مرحله کار حرکت با دقت ۲۰۰X۱۰۰mm.
▶ محدوده نوسان مرحله کار بین ۱۵ درجه؛
▶ مشخصات هالوژن و روشنایی سطح فیبر قابل تنظیم؛
▶ ارتقاء سیستم پردازش داده چند منظوره هندسی به DRO DP۳۰۰.
▶ مینی چاپگر داخلی؛
▶ آشکارساز لبه ۱۰x،۲۰x،۵۰x،۱۰۰x، بیش از نمودار و آشکارساز لبه سوئیچ پا و غیره موجود است.
مشخصات فنی:
مدل
PH۳۰۰-۲۰۱۰
کد#
۵۱۲-۳۰۱
اندازه استیج فلزی
۴۰۸ × ۱۲۶ میلی متر
سفر مرحله ای: محور X و Y
۲۰۰ در ۱۰۰ میلی متر
سفر مرحله ای: محور Y
۷۵ میلی متر (برای فوکوس)
وضوح خطی X و Z
۰.۰۰۰۵ میلی متر
محدوده نوسان
± ۱۵ درجه
دقت
≤۳+L/۲۰۰(um)
صفحه نمایش
قطر: Ø۳۳۰ میلی متر، محدوده موثر ≥ Ø۳۰۰ (با رتیکول "*")
محدوده چرخشی: ۰~۳۶۰ درجه رزولوشن نشانگر چرخشی: ۱ یا ۰.۰۱ درجه
بازخوانی دیجیتال
سیستم پردازش داده چند منظوره DP ۳۰۰ (۵۶۱-۳۰۱).
روشنایی
روشنایی کانتور: ۲۴ ولت / ۱۵۰ وات (لامپ هالوژن)
روشنایی سطح: ۲۱ ولت / ۱۵۰ وات (فیبر نوری)
منبع تغذیه
AC۱۱۰V/۶۰Hz؛ ۲۲۰ ولت / ۵۰ هرتز، ۶۵۰ وات
ابعاد (D×W×H)
۱۱۶۰ × ۶۰۰ × ۹۶۰ میلی متر
ابعاد بسته بندی (L×W×H)
۱۳۰۰ × ۸۸۰ × ۱۲۵۰ میلی متر
وزن ناخالص/خالص
۲۰۰/۱۶۰ کیلوگرم
