- تعداد بازدید : ۱۰۸ بار

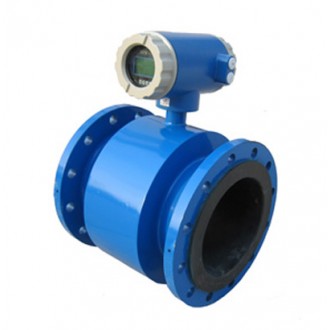

فلومتر الکترومغناطیسی هوشمند از دو بخش سنسور و مبدل تشکیل شده است. این بر اساس قانون القای الکترومغناطیسی فارادی است که برای اندازه گیری سرعت جریان حجمی رسانایی مایع رسانا که بیش از ۵ S/cm است استفاده می شود. علاوه بر اندازه‌گیری جریان حجمی مایع رسانای عمومی، می‌توان از آن برای اندازه‌گیری جریان حجمی مایع سوسپانسیون دو فاز جامد مانند اسید قوی، قلیایی قوی و سایر مایعات خورنده قوی استفاده کرد. به طور گسترده در نفت، مواد شیمیایی، متالورژی، نساجی، کاغذ سازی، حفاظت از محیط زیست، مواد غذایی و سایر بخش های صنعتی و مدیریت شهری، ساخت و ساز حفاظت از آب، لایروبی رودخانه و سایر حوزه های اندازه گیری ترافیک استفاده می شود.
امکانات
اندازه گیری فلومتر الکترومغناطیسی هوشمند تحت تأثیر چگالی، ویسکوزیته، دما، فشار و هدایت سیال نیست.
قطعات جریان بدون مانع لوله اندازه گیری فلومتر الکترومغناطیسی هوشمند، بدون افت فشار، نیاز لوله مستقیم کمتر است.
سنسور فلومتر الکترومغناطیسی هوشمند را می توان با یک الکترود زمینی ارائه کرد تا به زمین خوب دستگاه پی ببرد.
سنسور فلومتر الکترومغناطیسی هوشمند با استفاده از فناوری پردازش پیشرفته، به طوری که ابزار دارای توانایی خوبی در مقاومت در برابر فشار منفی است.
مبدل از یک صفحه نمایش LCD با نور پس زمینه استفاده می کند که خواندن آن را در نور خورشید یا در اتاق تاریک آسان می کند.
با تنظیم پارامترهای کنترل از راه دور مادون قرمز، در محیط خشن باز نشدن پوشش مبدل نیز می تواند با خیال راحت تنظیم شود.
مبدل فلومتر الکترومغناطیسی هوشمند با خروجی هشدار خود تشخیصی، خروجی هشدار تشخیص بار هوا، خروجی آلارم حد بالا و پایین، مقدار خروجی جریان و سایر عملکردها.
فلومتر الکترومغناطیسی هوشمند نه تنها برای تشخیص فرآیند عمومی، بلکه برای اندازه گیری خمیر، خمیر و خمیر نیز قابل استفاده است.
پارامترهای اساسی
قطر اسمی DN۱۰-DN۲۰۰۰
فشار اسمی ۰.۶ × ۷۰MPa
دقت ۰.۵ یا ۱.۰
حالت نصب نصب فلنج، نگهدارنده فلنج اختیاری است
دمای محیط -۲۵℃℃+۶۰℃
روکش لاستیکی کلروپرن از نوع اسپلیت دمای متوسط، روکش پلی اورتان: -۱۰℃~~+۸℃
PTFE، PFA، آستر F۴۶: -۱۰℃~۱۶۰℃، نوع یکپارچه: -۱۰℃~+۸۰℃
رسانایی متوسط ＞۵μs/cm
حداقل اندازه گیری دبی ۰.۱ متر بر ثانیه
حداکثر اندازه گیری دبی ۱۵ متر بر ثانیه
نسبت برد ۱:۲۰ یا سفارشی
نظارت بر پیکربندی استاندارد
سیگنال خروجی پالس /۴-۲۰mA (مقاومت بار ۰-۷۵۰)
منبع تغذیه ۲۲۰VAC، تلرانس ۱۵% یا +۲۴ VDC، ریپل ≤ ۵%
رابط ارتباطی اختیاری RS۴۸۵/RS۲۳۲
پروتکل MODBUS، HART، Profibus و غیره
مواد لوله اندازه گیری (آشتی) لاستیک کلروپرن، پلی اورتان، PTFE، PFA، F۴۶ و سایر مواد مقاوم در برابر پوسیدگی
عنصر اندازه گیری (الکترود) مواد ۳۱۶L فولاد ضد زنگ، آلیاژ تیتانیوم، آلیاژ Hastelloy، آلیاژ تانتالیوم، آلیاژ پلاتین ایریدیوم، کاربید تنگستن
درجه ضد انفجار Exd[ia]qIICT۵/ ExmbⅡT۴
سبک ساختاری نوع یکپارچه، نوع تقسیم، نوع غوطه وری، نوع ضد انفجار
درجه حفاظت IP۶۵، IP۶۸ اختیاری (IP۶۵: ضد گرد و غبار، اسپری آب؛ IP۶۸: ضد گرد و غبار، غوطه وری مداوم، فقط برای نوع تقسیم شده)
مصرف برق ＜۱۵W
