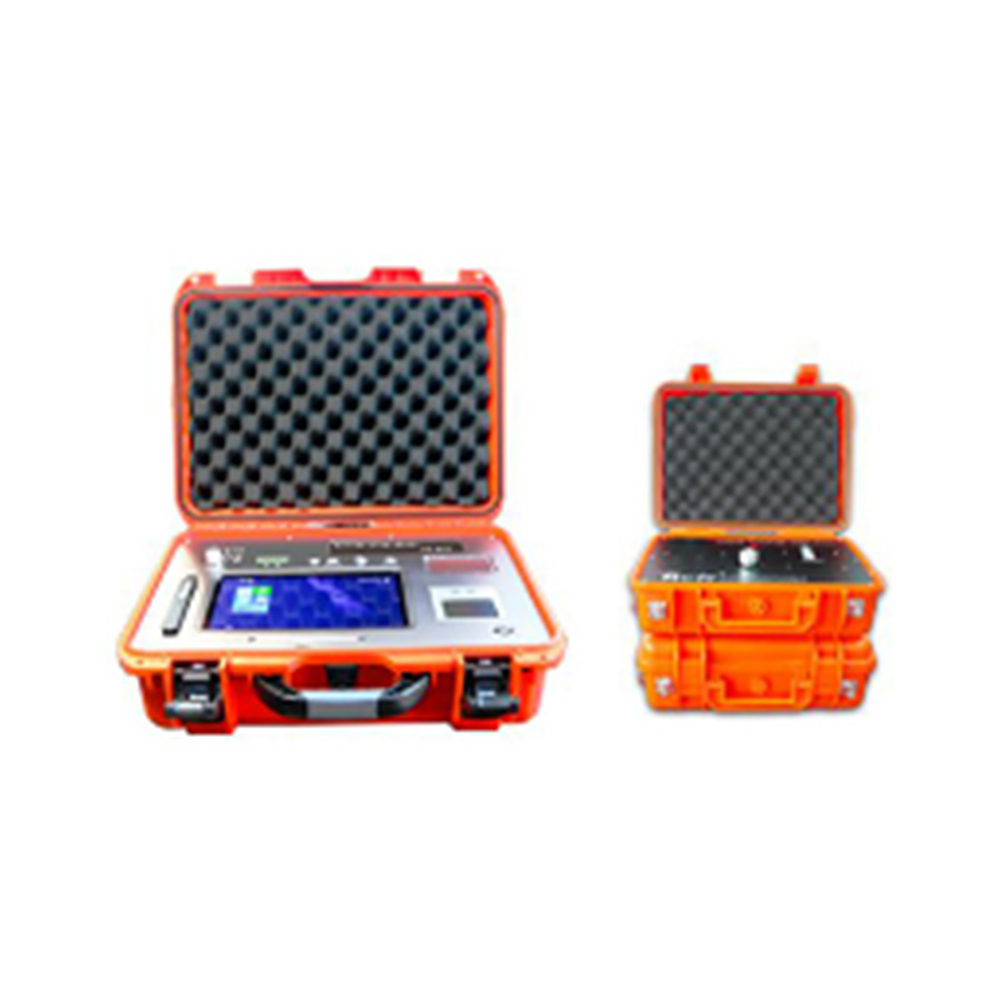

آشکارساز چند منظوره تیر بتن پیش تنیده SPC-MATS

این تجهیزات می توانند چگالی تزریق تونل، کیفیت ریختن بتن (مقاومت و صلبیت قطعه آزمایش، مقاومت قطعه آزمایش)، پیش تنیدگی موثر زیر لنگر، مواد و اندازه بتن را آزمایش کنند. بتن. دارای ویژگی های راندمان تست بالا، قابلیت اطمینان خوب و بدون آسیب به سازه است که می تواند تضمین کیفیت تیر پیش تنیده را تا حد زیادی بهبود بخشد.
۱. توابع متنوع
۲. روش تجزیه و تحلیل طیف MEM با دقت بالا
۳. روش تجزیه و تحلیل طیف MEM با دقت بالا

نتایج و مشخصات فنی
بر اساس ادغام فن آوری های پیشرفته موجود در داخل و خارج از کشور، یک سری اصول تست پیشنهاد شد و یک سیستم تشخیص نسبتا کامل ایجاد شد. اصلی ترین فناوری های مستقل تحقیق و توسعه عبارتند از:
روش سرعت موج معادل (IEEV): تعیین موقعیت و تشخیص نوع عیوب تزریق تیرهای پیش تنیده.
روش جرم معادل (TTEM): تست کشش لنگر/میله مدفون.
روش تضعیف تمام طول (FLEA): آزمایش کیفی چگالی تزریق کانال تیرهای پیش تنیده.
روش عملکرد انتقال (PFTF): عیوب تزریق در مجاورت سر لنگر تیر پیش تنیده را مشخص می کند. بر این اساس، نه تنها می توان کشش موثر کابل ها/میله های لنگر مختلف را آزمایش کرد، بلکه می توان فشردگی تزریق تیرهای پیش تنیده را به سرعت تشخیص داد، به طور دقیق قرار داد و تایپ کرد و در عین حال، مواد بتن (سازه، آزمایش) قطعه)، ضخامت پرتو نیز قابل آزمایش است

۱. دوره نمونه برداری: ۰.۰۵، ۰.۱، ۰.۲، ۰.۴، ۰.۸، ۱.۶، ۳.۲، ۶.۴μs قابل تنظیم
۲. سیستم عامل: ویندوز
۳. پردازش نویز شکل موج و تجزیه و تحلیل طیف: حرکت صاف، BPF، EMD، FFT، MEM
۴. محتوای تست: کیفیت تزریق. پیش تنیدگی موثر تحت لنگر، کشش کابل؛ مواد بتن (مدول الاستیک، مقاومت) و اندازه
۵. روش تست تراکم گروتینگ: کیفی طولی (FLEA، FLPV، PFTF)، موقعیت یابی طولی (IEEV، IERS)، تونل عمودی و افقی (VDFM)
۶. روش تست پیش تنیدگی موثر تحت لنگر: روش جرم معادل (TTEM)
۷. تکنولوژی پردازش سیگنال: تفریق سیگنال باقیمانده تحریک. پردازش یکپارچه، پردازش متوسط
۸. کوپلینگ موقعیت یابی گروتینگ: پشتیبانی از سنسور میرایی بالا
۹. تعداد کانال: ۲ کانال (قابل گسترش به چندین کانال با فناوری VMC)، کانال ماشه و کانال دریافت قابل تعویض هستند.
۱۰. پلت فرم: پلت فرم یکپارچه
۱۱. روش تست کشش رشته آزاد: روش ارتعاش رشته
۱۲. مواد بتن، روش آزمایش اندازه: روش انعکاس
۱۳. محدوده تست تراکم تزریق: تست کیفی تا ۱۵۰ متر. تست موقعیت یابی به طول تونل محدود نمی شود
۱۴. مواد بتن، محدوده آزمایش اندازه: ۰.۱-۲m
۱۵. اکتساب داده: پشتیبانی از حالت کنترل دوگانه لمسی و بی سیم. پشتیبانی از نمونه گیری حالت دوگانه تک و پیوسته
۱۶. دمای کار: ۰ ~ ۴۵ درجه سانتی گراد
۱۷. دقت نمونه برداری: جبران درون یابی نقطه شناور تا ۲۴ بیت
۱۸. فرکانس نمونه برداری: ۵۰۰KHz، قابل تنظیم
۱۹. حداکثر تعداد نقاط جمع آوری: ۲۰۰۰۰ قابل تنظیم
۲۰. می تواند حداکثر / حداقل ولتاژ را نمایش دهد: ۱۰V / ۰.۰۰۰۱V
۲۱. صفحه نمایش: نمایشگر LCD ۱۲۸۰*۸۰۰
۲۲. پردازش گرافیکی: کانتور، سایه، اسکن رادار موج الاستیک
۲۳. همان صفحه حداکثر تعداد شکل موج را نشان می دهد: ۳۰۰ (نقاط جمع آوری طول موج ۲۰۴۸، فاصله نمونه برداری ۴ us)
۲۴. اطلاعات مکان: پشتیبانی از موقعیت یابی GPS

مشخصات اطلاعات شرکت فروشنده این محصول

شرکت فروشنده : Beijing Samyon Instruments Co., Ltd
تلفن همراه : ۰۰۸۶۱۳۸۱۰۶۸۲۶۳۶
تلفن ثابت : ۰۰۸۶۱۰۵۹۴۲۹۵۷۵
