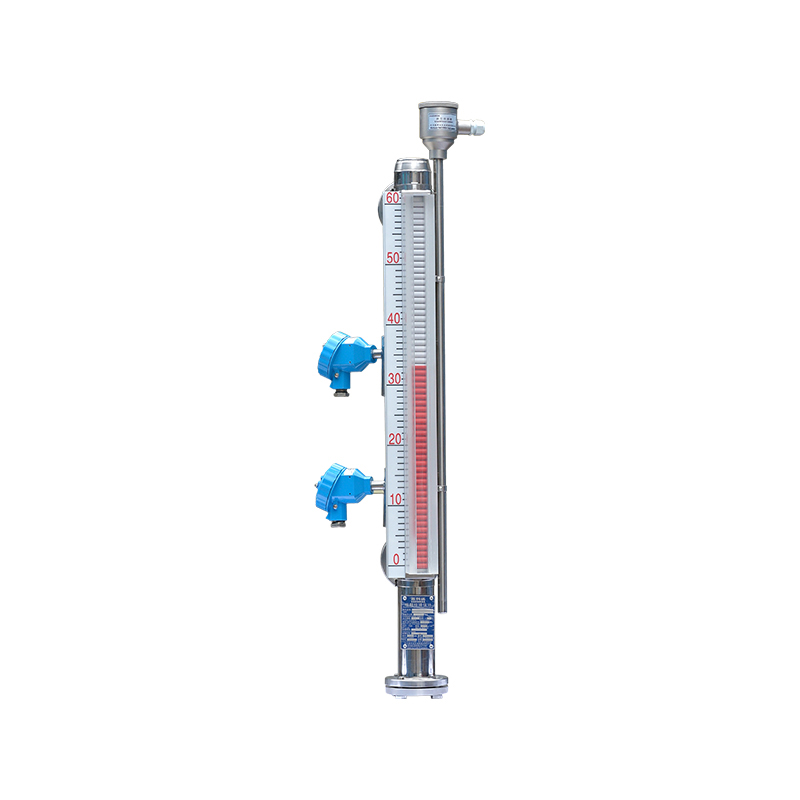

سطح سنج مایع فلپ مغناطیسی نوع UHC از بدنه اندازه گیری، سیلندر نمایشگر دو رنگ، خط کش، فلنج بالا و پایین، توپ مغناطیسی و فرستنده (۴-۲۰ میلی آمپر) تشکیل شده است. بر اساس اصل شناوری، توپ مغناطیسی در بدنه سطح سنج با تغییر سطح مایع بالا یا پایین می شود و برای نشان دادن سطح متوسط، چرخش دو رنگ را انجام می دهد. هر استوانه دارای ساختار متقارن محوری دو رنگ می باشد که فاصله دو سیلندر ۱۰ میلی متر است. سمت قرمز سیلندر نمایشگر نشاندهنده مایع و سیلندر سمت سفید نشاندهنده هوا است. علاوه بر اندازه گیری سطح مایع، همچنین می تواند سطح مشترک دو نوع مایع را اندازه گیری کند.
مشخصات محصول
۱. سطح سنج مایع فلپ مغناطیسی از نوع آمونیاک دارای ساختار ساده، پایداری و قابلیت اطمینان خوب است.
۲. مستقل از حالت های فیزیکی و شیمیایی محیط مانند رسانایی، ثابت دی الکتریک، کف و غیره.
۳. قابل استفاده برای انواع محیط های متوسط مانند خورنده، سمی و انفجاری.
۴. اندازه گیری رابط یا اندازه گیری سطح ۲ نوع محیط با چگالی متفاوت.
۵. خروجی سیگنال ۴~۲۰mADC دو سیمه، صفحه نمایش دیجیتال LED ۰.۸ اینچی یا ۰.۵۶ اینچی.
