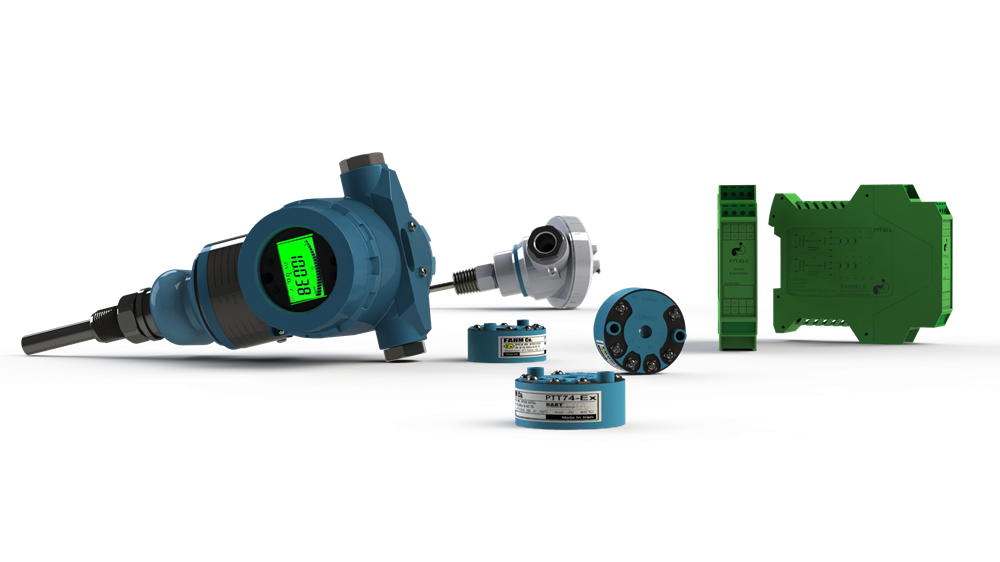

PTT۷۴-Ex یک ترانسميتر هوشمند و چندمنظوره ۲ سیمه برای دما و دیگر کاربردهای اندازه گیری میباشد.
PTT۷۴-Ex کاملا با استاندارد HART سازگار بوده و انتقال اطلاعات از طریق پروتکل HART صورت میپذیرد.
PTT۷۴-Ex علاوه بر انعطاف پذیری بالا، هزینه انبارداری و نصب و راه اندازی پایینی دارد. همچنین درجه اطمینان بالای آن سبب میشود که عملکرد سیستم امن بوده و هزینه های تعمیر و نگهداری نیز کاهش پیدا کند.
جهت دانلود دیتاشیت به برگه دریافت فایل در همین صفحه مراجعه کنید از دیتاشیت PTT۷۴-Ex Series Datasheet میتوانید برای کد کردن یک ترانسمیتر دما بهمراه نمایشگر، سنسورو ترموول استفاده کنید
ورودی
- ترمومتر مقاومتی (مدار ۲,۳,۴ سیمه)
- ترموکوپلهای B,C,E,J,K,L,N,R,S,T,U
- واحد مقاومت سیگنالینگ از راه دور (Resistance remote signaling Unit)(۰…۵۰۰۰ Ohm)
- ولتاژ میلی ولت (-۱۲۵…۱۱۵۰ mV)
ترمومقاومتی NTC
خروجی
تکنیک ۲-سیمه
۴…۲۰ میلی آمپر
دمای کاری
-۴۰°C تا ۸۵°C
ایزولاسیون الکتریکی بین ورودی و خروجی (I/O Isolation)
پردازش دیجیتالی مقادیر اندازه گیری شده با خطای جزئی
(Digital low drift processing of measurement values)
خطی سازی توسط مشتری
قابلیت خطی سازی در ۵ نقطه (۵ tie points)
حسگر پیوسته و مانیتورینگ خود (self-monitoring)
- پارامترها بصورت دائمی در EEPROM ذخیره میشوند
- مانیتورینگ دائم پارامترهای ADC و DAC هر ۱ ثانیه
- مانیتورینگ قطعی سیم بر اساس NAMUR NE ۸۹
عملکرد ورودی
مطلق, تفاضلی, مقادیر میانگین
تنظیمات(پیکربندی نرم افزاری)
ابزار کالیبراسیون Smartware (SCT)
نرم افزار ABB SMART VISION
ترمینال دستی: DHH۶۹۱,۶۹۱HT,STT۰۴,HC۲۷۵,…
محافظت در مقابل انفجار
امنیت ذاتی (Intrinsically safe):
