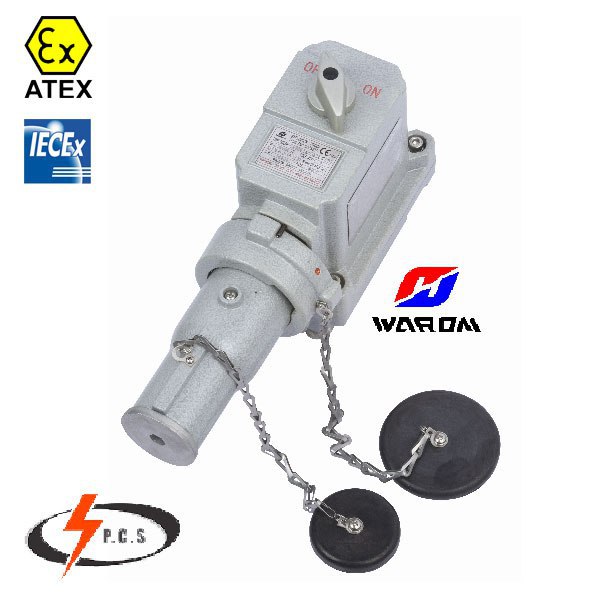

سوکت پلاگ ضد انفجار BCZ۵۴ یکی دیگر از محصولات شرکت وارم سوکت پلاگ ضد انفجار BCZ۵۴ می باشد این نوع سوکت پلاگ دارای درجه حفاظت IP۵۴ می باشد و این یکی از بزرگترین معایب این نوع تجهیز ضد انفجار می باشد . ولی داشتن کلید اینترلاک که باعث می شود هنگامی که شبکه برق دار است پلاگ به سوکت نصب نگردد و همچنین خود سوکت پلاگ به عنوان یک کلید ضد انفجار میتواند مورد استفاده قرار گیرد .لازم بذکر است این مدل سوکت پلاگ ضد انفجار از آمپراژ ۱۶ الی ۱۲۵ آمپر و همچنین ولتاژ ۲۴ الی ۴۱۵ ولت قابل تامین می باشد. سایر مشخصات سوکت پلاگ ضد انفجار به شرح زیر می باشد :
متریال و تعداد و نوع ورودی:
جنس بدنه از نوع آلیاژ آلومنیوم می باشد
دارای یک ورودی در سوکت ضد انفجار ویک عدد وروردی روی پلاگ ضد انفجار می باشد و ورودی آن معمولا به صورت اینچی می باشد و این نیز جزو معایب این مدل سوکت پلاگ می باشد
حفاظت
حفاظت ضد انفجار : EX II ۲ G Ex de IIB
حفاظت ضد گرد و غبار : II ۲ D Ex t IIIC T۸۰© Db
درجه حرارت تولیدی : رنج ۱۶ آمپر T۶ رنج ۳۲ امپر T۵ رنج ۶۳ و ۱۰۰ آمپر T۴ می باشد
حفاظت IP : درجه حفاظت IP ۵۴ و با نصب کانوپی IP ۶۵ می باشد.
زون(ZONE) : سوکت پلاگ ضد انفجار BCZ۵۴ قابلیت استفاده در محیط های گازی زون ۱ (Zone ۱) و زون ۲ (Zone ۲) را دارا می باشد.
آمپراژ ، ولتاژ و تعداد پین :
آمپراژ: از ۱۶ الی ۱۰۰ آمپر طبق استاندارد ( ۱۶،۳۲،۶۳،۱۰۰)
ولتاژ : از ولتاژ ۲۴ الی ۴۱۵ ولت
تعداد پین : همانند کد BCZ۵۴ تعداد پین بسته به نوع تجهیز از ۲ پین(مثبت و منفی ۲۴ و ۳۶ ولت ) ۳ پین تکفاز ( فاز +نول +ارت ) و ۴ پین سه فاز ( ۳ فاز + نول) و ۵ پین ( ۳ فاز + نول + ارت ) تقسیم بندی میگردد
لازم بذکر است در حالت تلفن از ۲ پین استفاده می گردد
به طور مثال کد BCZ۵۴-۳۲/۳۸۰/۵P مربوط به سوکت پلاگ ۳۲ آمپر تکفاز با ولتاژ ۳۸۰ ولت پنج پین می باشد
گواهی نامه های مربوطه ( CERTIFICATE)
سوکت پلاگ ضد انفجار BCZ۵۴ دارای گواهی نامه معتبر ضد انفجار اروپا ATEX و گواهی نامه بین المللی IECEx می باشد.
گواهی نامه ATEX برای این محصول NEMKO ۰۹ ATEX ۱۰۹۳ می باشد.
گواهی نامه IEC EX برای این محصول QCM ۱۱.۰۰۳۹X می باشد.
استاندارد
سوکت پلاگ ضد انفجار BCZ۵۴ مطابق با استاندارد های ضد انفجار زیر می باشد.
EN ۶۰۰۷۹-۰:۲۰۰۹, EN ۶۰۰۷۹-۱:۲۰۰۷, EN ۶۰۰۷۹-۵:۲۰۰۷, EN ۶۰۰۷۹-۷:۲۰۰۷, EN ۶۰۰۷۹-۳۱:۲۰۰۹
IEC ۶۰۰۷۹-۰:۲۰۰۷, IEC ۶۰۰۷۹-۱:۲۰۰۷, IEC ۶۰۰۷۹-۵:۲۰۰۷, IEC ۶۰۰۷۹-۷:۲۰۰۶,IEC ۶۰۰۷۹-۳۱:۲۰۰
