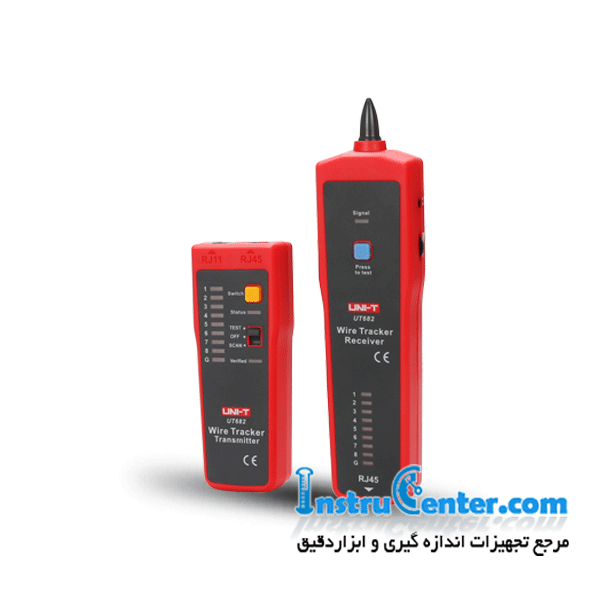

ردیاب کابل UNI-T UT-۶۸۲ از یک فرستنده و گیرنده تشکیل شده است. قابلیت های این دستگاه ردیابی سیم تلفن ، ردیابی سیم شبکه ، ردیابی سیم کابل ، بررسی سیم شبکه و غیره می باشد و دارای اندازه گیری سریع و دقیق است.
دستگاه ردیاب کابل UT-۶۸۲ ابزاری ایده آل برای پرسنل جهت نصب و نگهداری سیستم کم جریان مانند سیم های ارتباطی و مدارهای مجتمع است.
مشخصات فنی ردیاب و تستر کابل UT-۶۸۲یونیتی :
قابلیت ردیابی کابل شبکه تا بیش از ۳۲۰ متر
قابلیت ردیابی کابل تلفن تا بیش از ۳۰۰۰ متر
قابلیت ردیابی کابل های شبکه شیلد دار
قابلیت تعیین پلارییته کابل تلفن
قابلیت ردیابی محل قطعی کابل
خروجی ولتاژ ترانسمیتر ۱۲ ولت پیک تو پیک
منبع تغذیه ترانسمیتر و رسیور : باتری ۹ ولتی
پیچ تنظیم حساسیت رسیور
نشانشگر سیگنال به صورت LED بر روی رسیور
دامنه آزمایش سیگنال صوتی: ۱۰۰۰ متر
فاصله خط فیلم: ۱۰۰ متر ≥
نشانه باتری کم
عملکرد ردیابی خط تلفن با ردیاب کابل UT-۶۸۲:
۱- سر خط تلفن را به رابط RJ۱۱ فرستنده وصل کنید.
۲- کلید انتخاب عملکرد فرستنده “TEST” را فشار دهید. نشانگر ردیابی خط ” Status” ثابت خواهد شد ، که نشان می دهد فرستنده به درستی کار می کند.
۳- دکمه گیرنده ” Press to test” را نگه دارید و به دنبال کابل هدف با پروب گیرنده باشید.
۴- در طول آزمایش ، دکمه ” Switch” را فشار دهید تا بین الگوی تست صوتی یک و دو تغییر دهید.
عملکرد ردیابی خط شبکه با ردیاب کابل UT-۶۸۲:
۱- خط شبکه را با یک سر کریستال به رابط فرستنده RJ۴۵ وصل کنید.
۲- سوئیچ انتخاب عملکرد فرستنده را به موقعیت “TEST” فشار دهید ، نشانگر ردیابی خط ” Status ” چشمک می زند ، که نشان می دهد فرستنده به درستی کار می کند.
۳- دکمه گیرنده ” Press to test” نگه دارید و به دنبال کابل هدف با پروب گیرنده باشید.
۴- در طول آزمایش ، دکمه ” Switch” را فشار دهید تا بین الگوی تست صوتی یک و دو تغییر دهید.
عملکرد ردیابی خط کابل برق با ردیاب کابل UT-۶۸۲:
۱- اتصال فرستنده با کابل فلزی با استفاده از سیم پراب سوسماری
۲- سوئیچ انتخاب عملکرد فرستنده را در موقعیت “TEST” تنظیم کنید ، نشانگر ردیابی خط ” Status” چشمک می زند ، که نشان می دهد فرستنده به درستی کار می کند.
۳- دکمه گیرنده ” Press to test” نگه دارید و به دنبال کابل هدف با پروب گیرنده باشید.
۴- در طول آزمایش ، دکمه ” Switch” را فشار دهید تا بین الگوی تست صوتی یک و دو تغییر دهید.
تجهیزات جانبی:
فرستنده ۱ عدد
گیرنده ۱ عدد
۱ عدد کابل آداپتور RJ۱۱
۱ عدد کابل آداپتور RJ۴۵
۱ عدد کابل آداپتور سوسماری
۱ عدد کیسه پارچه ای
۱ کتابچه راهنمای کاربر انگلیسی
