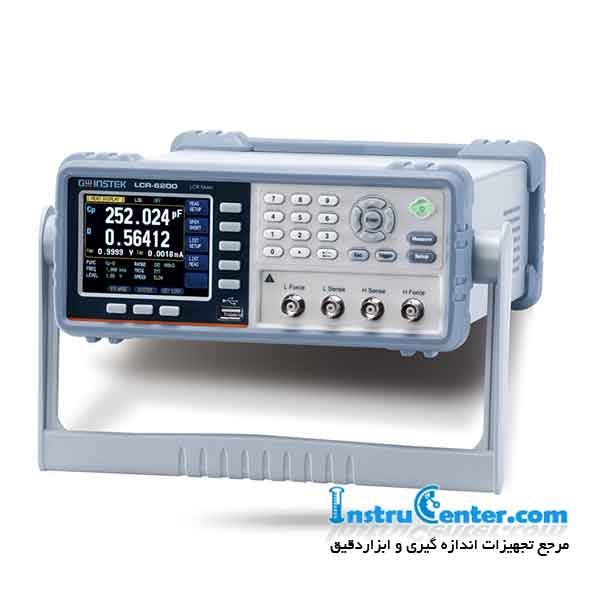

LCRمتر روميزي ديجيتال مدل LCR-۶۲۰۰ ساخت GW instek از LCRمترهای سری جدید گودویل با دقت بالا می باشد که از فركانس ۲۰۰ کیلوهرتز تا ۱۰هرتز و با ۰.۰۵٪ دقت اساسی برخوردار است. طراحی و اندازه جمع و جور ، ارتفاع ۲U و رک ۱/۲ یکی از ویژگی های عملی این LCRمتر است که به صورت حرفه ای بهینه سازی شده است. این LCRمتر با ویژگی های فراوان کاملاً ابزار عالی برای تحقیق و توسعه ، آزمایش تولید ، IQC و غیره در اجرای هر مرحله از تست برای اجزای منفعل است.
LCRمتر روميزي ديجيتال LCR-۶۲۰۰ گودویل از نظر اندازه فشرده و جمع و جور است و قابلیت های غنی ای را ارائه می دهد. صفحه نمایش دارای LCD های رنگی ۳.۵ اینچی می باشند و دارای پارامترهای صفحه نمایش شفاف است. علاوه بر نمایش همزمان معیارهای تنظیم و نتایج اندازه گیری ، این سری دو پارامتر نظارت اضافی را افزایش می دهد. به عبارت دیگر چهار پارامتر ، مانیتورینگ اولیه / ثانویه و دو نظارت وجود دارد که هم زمان بر روی صفحه نمایش داده می شوند که راندمان اندازه گیری را به طرز چشمگیری افزایش می دهد. حالت نمایش بزرگنمایی نه تنها بر نتایج اندازه گیری تأکید می کند ، بلکه تشخیص PASS / FAIL را نیز برای نتیجه آزمایش سریع و راحت فراهم می کند.
کاربرد آسان یکی از ویژگی های منحصر به فرد LCR-۶۲۰۰ است. این LCRمتر روميزي گودویل به دو روش صفر مجهز است که دامنه فرکانس کامل و نقطه ای دارند. کاربران بدون خاموش کردن توان و تغییر فیکسچر تست ، می توانند آزادانه فرکانس را در محدوده فرکانس ارائه شده برای انجام اندازه گیری تغییر دهند. با انجام این کار ، می توان از زمان اجرای مکرر عملیات صفر ، زمان فوق العاده ای را نجات داد. علاوه بر این ، دامنه فرکانس سری متوالی است که به کاربران امکان می دهد مقدار دقیق فرکانس را وارد کنند تا اصیل ترین آزمایش را روی قطعات انجام دهند.
LCRمتر روميزي ديجيتال LCR-۶۲۰۰ برای برآوردن نیازهای اندازه گیری مواد مختلف ، دارای اندازه گیری های مختلف جانبی است. به عنوان مثال ، این سری عملکرد کنترل سطح اتوماتیک (ALC) را برای تأمین نیاز ولتاژ تست MLCC فراهم می کند. برای اندازه گیری مؤلفه استقرا ، LCR-۶۲۰۰ عملکرد جریان قابل تنظیم و عملکرد اندازه گیری مقاومت D.C را فراهم می کند. آداپتور جریان فعلی تعصب اختیاری (۲.۵A) برای برآورده کردن الزامات اندازه گیری است. با توجه به تست ولتاژ تعصب D.C برای موارد نیاز اجزای خازنی ، این سریال به کاربران امکان می دهد اندازه گیری تأیید را روی مواد با ولتاژ قابل تنظیم داخلی ۲.۵ ± ۲.۵V داخلی خود یا از طریق یک آداپتور ولتاژ خارجی اختیاری انجام دهند (۴۵ ولت). علاوه بر این ، ۱۰ مرحله از ویژگی های تست ذکر شده به کاربران امکان می دهد پارامترهای آزمایش (یا با فرکانس ، ولتاژ یا جریان) را برای هر مرحله بر اساس نیاز کاربران تنظیم کنند تا رعایت روند ویژگی های DUT را انجام دهد. سری LCR-۶۰۰۰ دارای ۱۰ مجموعه حافظه است که با معیارهای تنظیم پنل تعریف شده است تا کاربران را در انتخاب معیارهای تست و صرفه جویی در وقت در تنظیمات مکرر تسهیل کند. ۱۰۰۰۰ قابلیت ذخیره سازی نتیجه اندازه گیری می تواند به راحتی نتایج اندازه گیری را فوراً ضبط کند. میزبان USB امکان دسترسی آسان به نتایج ثبت شده را بدون اتصال سری به رایانه شخصی فراهم می کند. میزبان USB همچنین به USB امکان می دهد صفحه را بازیابی و ذخیره کند تا به کاربران در تهیه دستورالعمل های تنظیم کمک کند.
برای کنترل خارجی ، LCR-۶۲۰۰ رابط کاربری را فراهم می کند و با عملکرد مرتب سازی اندازه گیری (۹BIN ، AUX: ۱BIN) آن را جمع می کند تا ارتباط با دستگاه مرتب سازی را تسهیل کند تا مواد مرتب شود. برای کنترل از راه دور و نیازهای بازیابی نتایج حاصل از اندازه گیری ، این LCR-۶۲۰۰ از RS-۲۳۲Cto را برای تنظیم کنترل یا بازیابی نتیجه اندازه گیری از طریق دستورات PC فراهم می کند. علاوه بر این ، نرم افزار رایانه شخصی رایانه ای یک ابزار فوری به کاربران می دهد تا بتواند نتایج اندازه گیری را ذخیره کند و در تدوین برنامه ها باعث صرفه جویی در وقت شود.

ویژگی های LCRمتر روميزي ديجيتال مدل LCR-۶۲۰۰ ساخت گودویل
روميزي ديجيتال
نمايشگر ۳/۵ LCD اينچ رنگي
فركانس۲۰۰KHz~۱۰Hz پيوسته
مقادير نمايش %R , X , Z , G , B , Y , L , C , D , Өd , Өr ,DCR , Δ
قابل اتصال به PC از طريق ۲۳۲C-RS و Handler و Storage USB Gragh Mode فانكشن
PASS/FAIL فانكشن
داخلي حافظه ۱۰K
