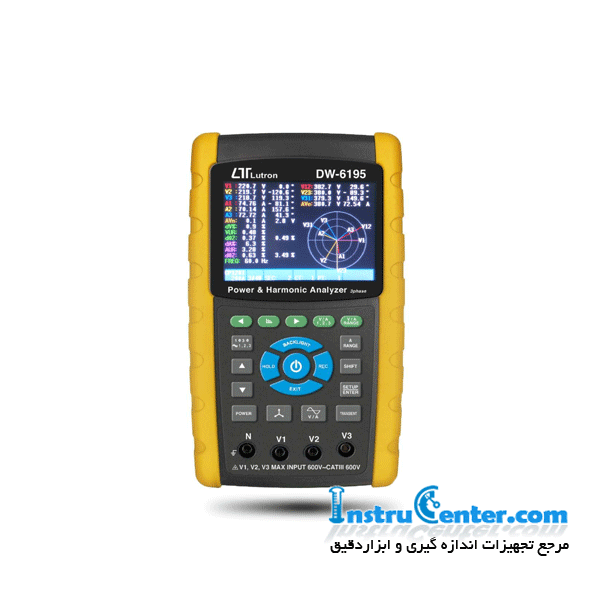

پاور آنالایزر تک فاز و سه فاز با صفحه نمایش رنگی مدل LUTRON DW-۶۱۹۵ ، قابلیت آنالیز کیفی توان سیستم های تک فاز و سه فاز ، اندازه گیری و آنالیز مقادیر متفاوت توان و آنالیز هارمونیک ولتاژ و جریان را طبق استانداردهای معتبر بین المللی دارد.
پاورآناالیزر DW-۶۱۹۵ توانایی اندازه گیری سیستم های تکفاز را با ۲ و ۳ سیم و سیستم های سه فاز را با ۳ و ۴ سیم دارد. این دستگاه قابلیت انتخاب سیگنال های ورودی جریان و ولتاژ پراب را دارد. سه پراب جریان همراه دستگاه عرضه شده است که در صورت تعویض دستگاه نیازی به کالیبره شدن مجدد نخواهد داشت.
مقادیر حداقل و حداکثر ولتاژ و جریان از ۲۰۰ میلی ولت تا ۳ ولت و در جریان از ۲۰ آمپر تا ۶۰۰۰ آمپر AC است.دامنه ولتاژ بصورت خودکار و دامنه جریان بصورت دستی انتخاب می شوند. توانایی اندازه گیری توان واقعی، توان ظاهری،توان راکتیو، زاویه فاز و آنالیز کل اغتشاشات ، اندازه گیری نسبت ولتاژ و جریان نامتعادل سه فاز و پیدا کردن ضریب عدم تعادل و ثبت حالات ناپایدار از امتیازات این دستگاه به شمار می آید.
این پاورآناالیزر سه فاز هارمونیک DW-۶۱۹۵ دارای ساعت و تقویم داخلی ، ضبط داده های زمان واقعی با کارت حافظه SD ، زمان نمونه گیری از ۲ تا ۷۲۰۰ ثانیه تنظیم شده است. فقط کافی است کارت SD را در کامپیوتر قرار دهید ، می تواند تمام مقدار اندازه گیری شده را با اطلاعات زمان (سال ، ماه ، داده ها ، ساعت ، دقیقه ، ثانیه) به طور مستقیم در اکسل بارگیری کند ، سپس کاربر می تواند تجزیه و تحلیل اطلاعات بیشتر را انجام دهد.
مشخصات فنی پاورآناالیزر تکفاز و سه فاز هارمونیک DW-۶۱۹۵ LUTRON
صفحه نمایش پاور آنالایزر هارمونیک LUTRON DW-۶۱۹۵TFT LCD
دارای استاندارد ISO-۹۰۰۱, CE, IEC۱۰۱۰
دارای سه پراب جریان A۱ , A۲ , A۳ (CP-۱۲۰۱)
سیگنال / محدوده ورودی جریان پراب با انتخاب :
سیگنال ورودی (ACV) : ۲۰۰ mV/۳۰۰ mV/۵۰۰ mV/۱ V/۲ V/۳ V
محدوده (ACA) : ۲۰ A/۲۰۰ A/۲۰۰۰ A/۳۰ A/۳۰۰ A/ ۳۰۰۰ A
آداپتور AC to DC ۹V
کارت حافظه ۲ گیگابایت
جریان True RMS از ۲۰ آمپر الی ۱۲۰۰آمپرAC
ولتاژ True RMS از ۱۰ الی ۶۰۰ ولت AC
زاویه فاز از -۱۸۰ الی +۱۸۰ درجه
فرکانس از ۴۵ الی ۶۵ هرتز HZ
اندازه گیری :
V (phase-to-phase), V (phase-to-ground)
A (phase-to-ground)
KW / KVA / KVAR / PF (phase)
KW / KVA / KVAR / PF (system)
KWH / KVAH / KVARH / PFH (system)
Phase angle
نمایش هارمونیک : (۱-۵۰th order)
نمایش همزمان فرم های موج و هارمونیک ها
آنالیز همه انحراف هارمونیک (THD)
امپدانس ورودی ACV ۱۰ مگا اهم
به همراه نرم افزار برای آنالیز
نمایش شکل موج با مقادیر پیک (بیشترین مقادیر)
ثبت مقادیر همراه با سال، ماه، روز، ساعت، دقیقه، ثانیه
