آمپرمتر یا آمپرسنج برای اندازه‌گیری جریان الکتریکی در مدار به کار می‌رود، در بسیاری از دستگاه های اندازه گیری، از جمله ولت مترها، همان روش های مورد استفاده در آمپرمترهای آنالوگ استفاده شده است، مکانیزم اصلی بسیاری از دستگاه های اندازه گیری بر اساس ولت مترهای دیجیتالی می باشد، در طراحی آمپر متر دیجیتال، از یک مقاومت شنت برای تولید یک ولتاژ کالیبره متناسب با جریان استفاده شده است، سپس این ولتاژ توسط ولت متر دیجیتالی اندازه گرفته می شود سپس با استفاده از یک مبدل آنالوگ به دیجیتال، نمایشگر دیجیتال برای نمایش جریان عبوری از شنت تنظیم می شود، این میترها معمولا برای نمایش مقادیر موثر RMS موج های سینوسی تنظیم می شوند، ولی در برخی موارد برای نمایش مقادیر TRMS طراحی و تنظیم می شوند.
نشت یاب کلمپی جریان ۱۰۰۰ آمپر EXTECH AC
کمپانی آمریکایی Extech از سال ۱۹۷۱ فعالیتش را در حوزه تولید تجهیزات اندازه گیری آغاز کرده است ، و البته تجهیزات بسیار با کیفیتی تولید می‌کند و همین امر ، باعث شده که به برندی جهانی تبدیل شود، این کمپانی در دسته بندی کلمپ آمپر متر محصولی با کیفیت با نام تجاری EX۸۲۰ تولید و به فروش می‌رساند، در ادامه به بررسی ویژگی‌های این تجهیز می‌پردازیم.

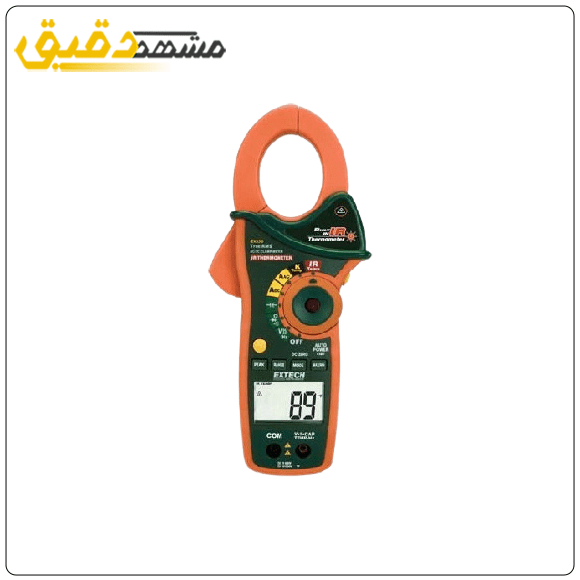

آمپرمتر کلمپی True RMS اکستچ سری EX۸۲۰
آمپر متر EX۸۲۰ True RMS دارای یک دماسنج داخلی مادون قرمز با اشاره گر لیزری برای اندازه گیری سطح بدون تماس از ۵۸- تا ۵۱۸ درجه فارنهایت (۵۰- تا ۲۷۰ درجه سانتیگراد) است، این آمپر متر جریان AC را تا ۱۰۰۰ آمپر با حداکثر وضوح ۰.۱ آمپر اندازه گیری می کند، فک ۱.۷ اینچی در اطراف هادی ها تا ۷۵۰ MCM قرار می گیرد و همچنین قابلیت Peak hold (با زدن دکمه Hold، عددی که در آن لحظه در حال نمایش بوده روی صفحه ثابت می‌شود)، جریانهای هجومی موتور و سایر نوسانات را جذب می کند، از ویژگی‌های این تجهیز می‌توان به ؛ نگهداری اطلاعات و خاموش شدن خودکار عملکردهای – ولتاژ AC/DC – مقاومت – دماسنج نوع K – ظرفیت خازنی و فرکانس اشاره نمود.
ویژگی‌ها و امکانات آمپرمتر
اندازه گیری RMS واقعی جریان و ولتاژ
صفحه نمایش با نور پس زمینه ۴۰۰۰ عدد
ویژگی Auto ranging با دکمه محدوده دستی
ویژگی ها عبارتند از: Data Hold و Min/Max، خاموش شدن خودکار
دهانه فک ۱.۷ اینچی (۴۳ میلی متر) برای هادی تا ۷۵۰ MCM یا دو ۵۰۰ MCM
عملکردهای مولتی متر شامل ولتاژ AC/DC، جریان متناوب، مقاومت، ظرفیت خازنی، فرکانس، دیود، تداوم و دماسنج نوع K است.
مشخصات فنی آمپرمتر مدل EX۸۲۰ اکستچ
مقاومت ؛ ۰.۱ تا ۴۰MΩ
جریان AC ؛ ۰.۱ تا ۱۰۰۰A
ظرفیت ؛ ۰.۰۰۱nF تا ۴۰۰۰۰μF
ولتاژ AC ؛ ۰.۱ میلی ولت تا ۶۰۰ ولت
ولتاژ DC ؛ ۰.۱ میلی ولت تا ۶۰۰ ولت
فرکانس ؛ ۰.۰۰۱ کیلوهرتز تا ۴ کیلوهرتز
دمای IR ؛ -۵۸ تا ۵۱۸ درجه فارنهایت (۵۰- تا ۲۷۰ درجه سانتی گراد)
درجه حرارت نوع K ؛ -۴ تا ۱۴۰۰ درجه فارنهایت (۲۰- تا ۷۶۰ درجه سانتیگراد)
مشخصات اطلاعات شرکت فروشنده این محصول
