کابل های ابزاردقیق جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می روند و قابل نصب در فضای باز و یا بصورت دفن در زمین می باشند. برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیر های برقی) نوع با شید کلی آن (Overall screen ) بیشتر مورد استفاده قرار می گیرد. شیلد کلی کابل قادر است آن را در برابر نویز های خارجی محافظت نماید. زره کابل می تواند در مقابل نیروهای مکانیکی خارجی مقاومت کند. نوع سربدار آن در محیط های حاوی هیدروکربن ها ، حلال ها و مواد خورنده پایدار است.
ولتاژ تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U۰/U(Um)= ۳۰۰/۵۰۰ (۶۰۰) V
در تخصیص ولتاژ کابل ها نماد U۰/U(Um) با پارامتر های U۰ و U و (Um) نمایانگر :
U۰ : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است.
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

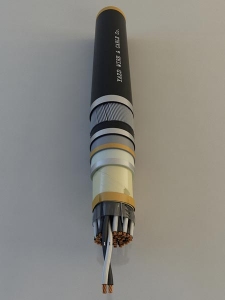

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا ۲.۵ میلیمتر مربع
- تعداد رشته و یا زوج ها : تا ۶۱ رشته و یا تا ۵۰ زوج
- جنس هادی : مس آنیل شده بدون اندود و یا قلع اندود .
- نوع هادی : تک لا ( کلاس ۱ ) ، نیمه افشان ( کلاس ۲) ، افشان ( کلاس ۵) / گرد
- عایق : پلی اتیلن کراسلینک شده (XLPE ) ، پلی اتیلن (PE ) و یا PVC
- اسکرین کلی: نوار آلومینیوم/ پلی استر به علاوه یک یا چند رشته سیم درین مسی قلع اندود شده که قسمت آلومینیومی نوار با سیم درین در تماس می باشد و بر روی رشته ها یا زوج های تایبده شده بکار می رود .
- غلاف داخلی : PVC یا PE
- غلاف فلزی : روکش سرب
-غلاف جدا کننده : PVC یا PE
زره ( آرمور ) : سیم یا نوار فولادی گالوانیزه هلیکس
- روکش نهایی : PVC یا PE
*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
- مقاوم در برابر جانوران موذی (Vermin proof)
*استاندارد ها: PAS ۵۳۰۸ , BS ۵۳۰۸
