کابل های ابزاردقیق ضد آتش جهت کاربرد در سیستم پردازش داده ها و کنترل فرایند ها بکار می روند و قادر به مقاومت در برابر آتش در مدت زمان حداقل سه ساعت می باشند همچنین قابلیت نصب در فضای باز ، بصورت دفن در زمین ، داخل ساختمان و یا در داخل کانال را دارند.
· برای سیستم های دیجیتال و جهت ارتباط بین سولنوئید ها (شیر های برقی) نوع با شید کلی آن (Overall screen ) و برای سیستم های آنالوگ نوع شیلددار زوجی و کلی آن (Individual & Overall screen) مورد استفاده قرار می گیرد.
· شیلد کلی کابل قادر است آن را در برابر نویز های خارجی محافظت نماید.
· نوع مسلح آن می تواند در مقابل نیروهای مکانیکی خارجی مقاومت کند.
ولتاژ تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U۰/U(Um)= ۳۰۰/۵۰۰ (۶۰۰) V
در تخصیص ولتاژ کابل ها نماد U۰/U(Um) با پارامتر های U۰ و U و (Um) نمایانگر :
U۰ : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است.
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

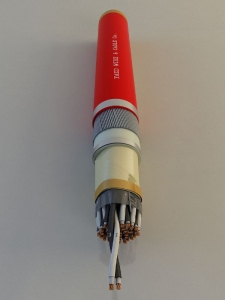

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا ۲.۵ میلیمتر مربع
- تعداد رشته و یا زوج ها : تا ۶۱ رشته و یا تا ۵۰ زوج
- جنس هادی : مس آنیل شده بدون اندود و یا قلع اندود .
- نوع هادی : تک لا ( کلاس ۱ ) ، نیمه افشان ( کلاس ۲) ، افشان ( کلاس ۵) / گرد
- عایق اولیه : نوار میکا
- عایق ثانویه: پلی اتیلن کراسلینک شده (XLPE ) یا PVC
- اسکرین کلی: نوار آلومینیوم/ پلی استر به علاوه یک یا چند رشته سیم درین مسی قلع اندود شده که قسمت آلومینیومی نوار با سیم درین در تماس می باشد و بر روی رشته ها یا زوج های تایبده شده بکار می رود .
- غلاف داخلی : PVC یا مواد هالوژن فری (LSHF)
زره ( آرمور ) : سیم یا نوار فولادی گالوانیزه هلیکس یا سیم های بافته شده
- روکش نهایی : PVC یا مواد هالوژن فری (LSHF)
*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
- مقاوم در برابر جانوران موذی (Vermin proof)
