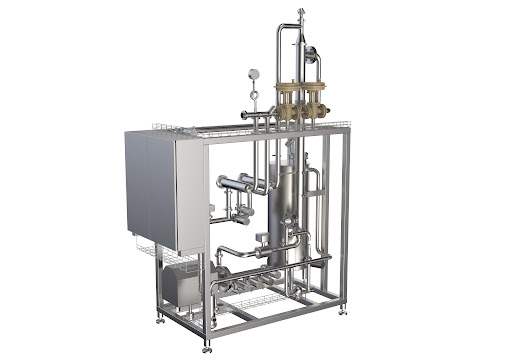

دستگاه CIP ساخته شده توسط این شرکت یک واحد پیشرفته بوده که در شستشوی ماشین آلات بسته بندی, پاستورایزرها, لوله های صنایع غذایی, تانکها , تانکهای اسپتیک و مبدل ها از آن استفاده می گردد. فرایند CIP کاملا روی این ماشین قابل تنظیم بوده و می توان زمان, غلظت , دما و دبی را کنترل نمود. ظرفیت دستگاه را می توان بین ۶۰۰۰-۲۵۰۰۰ لیتر بر ساعت و ۵۰۰۰۰-۱۰۰۰۰ لیتر بر ساعت کنترل نمود مه معمولا جهت شستشوی لوله های تا سایز mm ۱۰۱ کافی می باشد. دستگاه CIP از ۱ الی ۴ واحد مجزای CIP تشکیل شده است. هر واحد CIP به صورت جداگانه روی شاسی سوار شده است. هر دستگاه CIP شامل پمپ تغذیه, تانکهای سیرکوله , شیر های اتوماتیک , سنسورهای دما و دبی و تمامی لوله و اتصالات و کابلهای لازم می باشد. دستگاه می تواند تا به ۳۲ مدار CIP متصل گشته و پارامترهای هر مدار به صورت جداگانه قابل تنظیم می باشد. واحدهای CIPساخته شده توسط این شرکت دارای ۱۴ دستورالعمل مجزا می باشند. همچنین می توان برنامه های اختصاصی CIP را به صورت جداگانه در این واحد CIP گنجاند.
می توان برای هر مدار CIP دستور العمل هر مدار را به صورت جداگانه انتخاب و یا بهینه نمود و به این وسیله در مصرف آب, مواد شیمیایی و زمان صرفه جویی زیادی نمود. کنترل غلظت مواد شیمیایی معمولا از طریق یک فقره سنسور Conductivity انجام می پذیرد.
ظرفیت:
دستگاههای CIP شاخته شده توسط شرکت دارای ظرفیت های متغیر زیر می باشند:
-واحد CIP I : Lit/hr ۶۰۰۰-۲۵۰۰۰ (ظرفیت متغیر)
-واحد CIP II : Lit/hr ۱۰۰۰۰-۵۰۰۰۰ (ظرفیت متغیر)
واحد اصلی:
واحد CIP ماشینی فشرده بوده و کلیه اجزا و قطعات روی شاسی در کارخانه سوار شده اند. تمامی دستگاههای CIP روی واحد یک (واحد Master) دارای سیستم تزریق اتوماتیک محلول های CIP می باشند.
اجزا :
واحد CIP به صورت استاندارد از اجزا زیر تشکیل شده است:
-پمپ سانتریفوژ ( با مبدل فرکانسی)
-فلو متر الکترومغناطیسی و فلو سوییچ
-تانک سیرکوله شامل سنسور سطح
-سنسور Conductivity
-سنسورهای دما
-واحد دوز اتوماتیک مواد شوینده ( در واحد Master )
-شیر قطع و وصل و کنترل بخار
-شیر قطع و وصل آب
-شیر های باتر فلای اتوماتیک
-تابلو استینلس استیل شامل PLC و HMI , منبع تغذیه, شیرهای سولنویید, تجهیزات قدرت و غیره
-یک سری لوله و اتصالات استینلس استیل به میزان لازم
-تمامی واحد های CIP ساخته شده توسط این شرکت قبل از تحویل با آب تست می گردند.
تاسیسات:
تاسیسات مورد نیاز جهت راه اندازی واحد UF بشرح زیر می باشد:
ولتاژ تغذیه: ۳×۴۰۰ V AC, ۵۰ Hz (ولتاز و فرکانسهای دیگر نیز بر اساس سفارش موجود می باشند)
آب جهت CIP : bar۲-۳ با دمای C ۱۰-۵۰
آب جهت آب خنک کننده: bar۲-۳ با دمای C ۱۰-۵۰
آب سرد: bar۲-۳ با دمای C ۱-۲
آب جهت سیل خنک کن: bar۲-۳ با دمای C ۱۰-۵۰
فشار بخار: bar۲-۳
هوای فشرده: bar۶ هوای عاری از هوا
