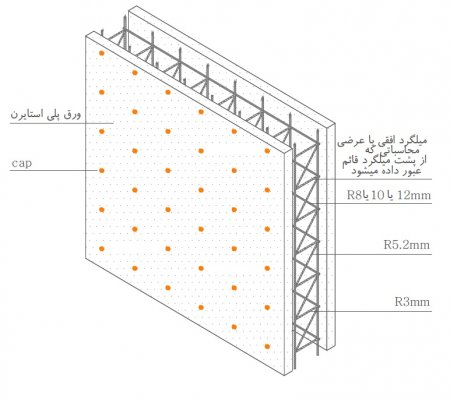

دیوار باربر تولیدي شرکت به صورت رو به رو نمایش داده می شود: DN۵ ( C۱۰-۱۵-۲۰-۲۵-۳۰-۳۳) E۵ R۸-۱۰-۱۲ که در آن:
N۵: پلی استایرن داخلی به ضخامت ۵ سانتی متر.
C: بتن به ضخامت هاي مختلف.
E۵: پلی استایرن خارجی به ضخامت ۵ سانتی متر.
R۸-۱۰-۱۲: میلگرد نمره ۸ یا ۱۰ یا ۱۲ میلی متر.
عرض دیوارهاي باربر ۱۲۰ سانتی متر می باشد.
فاصله میلگرد هاي رزوه شده از هم در جهت طول و عرض دیوار ۲۰ سانتی متر می باشد.
طول (ارتفاع دیوار باربر در ساختمان) با توجه به سفارش تولید می گردد.
پلی استایرن داراي دانسیته ۳۰ کیلوگرم بر متر مکعب می باشد.
دیوار C۱۰ سازه اي نمی باشد و براي دیوار باربر استفاده نمی گردد.
میلگرد هاي دیوار باربر از نوع آجدار با تنش تسلیم حدود ۴۰۰N/mm۲ می باشد.
کلیه دیوارهاي باربر به جز دیوار C۱۰ و C۳۳، دارای دو اسپیسر در هر طرف در پشت میلگرد قائم می باشد.(هر اسپیسر ۲ سانتی متر می باشد که میلگرد قائم در دو طرف ۴ سانتی متر پوشش بتنی دارد.)
در دیوار C۱۰ یک اسپیسر در هر طرف در پشت میلگرد قائم وجود دارد (میلگرد قائم در دو طرف ۲ سانتی متر پوشش بتنی دارد).
در دیوار C۳۳ دو اسپیسر در یک طرف و ۳ اسپیسر در طرف دیگر در پشت میلگرد قائم وجود دارد (میلگرد قائم در یک طرف ۴ سانتی متر و در طرف دیگر ۶ سانتی متر پوشش بتنی دارد).
میلگردهاي قطري یا مورب در نردبانی هاي متوالی در یک ستون از چپ به راست و در ستون بعدي از راست به چپ قرار می گیرد.
براي پیدا کردن پایین دیوار، به فاصله آکس اولین cap از لبه پلی استایرن توجه می کنیم که باید ۱۰ سانتی متر باشد.
دیوارهایی که فقط از یک طرف، سقف بر روي آن می نشیند مانند دیوارهاي اطراف ساختمان، دیوار اطراف راه پله و آسانسور و ... داراي اختلاف ارتفاع می باشند که تفاوت برگ پلی استایرن بلند از برگ پلی استایرن کوتاه برابر است با ضخامت بلوك سقفی+ دال روي سقف، که بدیهی است تراز بتن ریزي دال سقف با برگ پلی استایرن بلند یکسان می باشد و این برگ قالب بتن ریزي دال سقف نیز می باشد.
