برای اجرای مقاطع مدور با قطر بالای ۲ متر تا۷/۵ متر، مانند مخازن آب و سیلوها و … از پانل های کمانی که تنها از تسمه های افقی(طولی) تشکیل شده اند و فاقد تسمه های عرضی هستند استفاده می شود.پشت بند افقی این پانل ها (لوله داربستی) باید توسط دستگاه نورد، قوس داده شود.بر اساس شعاع نورد لوله های پشت بند، پانل های کمانی بهم پیوسته که توسط گیره متوسط به لوله ها متصل می گردند، شکل کمانی به خود می گیرند و سیستم مدور قالب بندی را به وجود می آورند.

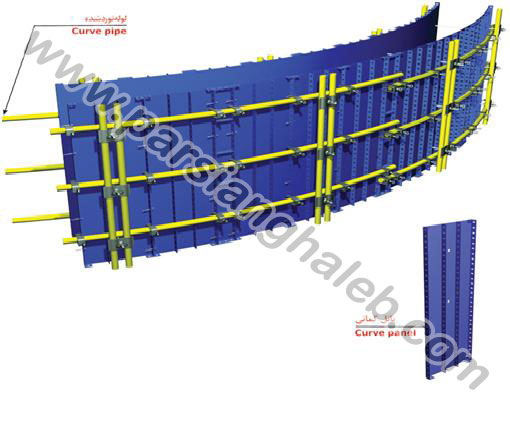

در تصاویر ، پانل کمانی ساده و سوراخ دار و روش مونتاژ انها نشان داده شده است.
جهت اجرای قالب بندی با مقاطع قوسی در صورت زیاد بودن قطر قوس، ابتدا لوله ها را مطابق قوس مورد نظر،نورد نموده و سپس به عنوان پشت بند قالب مدولار،که از قبل مونتاژ شده، استفاده می گردد ودر صورتیکه قطر قوس کمتر باشد بجای قالب های مدولار از قالب های کمانی (بدون تسمه های عرضی) استفاده می شود.
جهت اجرای سازه بتن مانند مخازن و سیلوها و … از قالب های کمانی استفاده می گردد.این قالب ها همانند قالب بتن استاندارد هستند با این تفاوت که فاقد تسمه های افقی موجود در قالب بتن مدولار می باشند و با توجه به شعاع لوله نورد شده پشت بند می توان انحنای مختلف را تامین نمود.قالب های کمانی همانند قالب های مدولار در ابعاد و اندازه های مختلف ساخته ساخته می شوند و توسط گیره متوسط به لوله نورد شده متصل می شوند.
در سازه های قوسی یا مدور اگر قطر کار کمتر از ۲ متر باشد مثل ستون های گرد ولوله های بتنی، از قالب گرد برای ستون ها و قالب گرد و منهول برای لوله های بتنی استفاده می شود.
قالب های قوسی (کمانی ) در سازه هایی مورد استفاده قرار می گیرد که با طراحی خاص جهت تقلیل سادگی و ایجاد یک هارمونی یا تنوع از زوایای متنوع و سطوح پیچیده تر لازم است. هدف از این نوع طرح ها در برخی موارد تمرکز زدایی و تعدیل بارهای بیرونی عناصر ساختمان می باشد.این نوع قالب بتن در پروژه هایی اعم از پایه های باربر و فرعی منحنی شکل و حاشیه عرشه، قرنیز و هندریل در پل ها ، سکوهای غیر مدوله و نماهای غیر مسطح بتنی شبیه گنبدها، ملزومات قوسی فولادی، طراحی تولید و مونتاژ می گردد. همچنین ایجاد قوس منظم طولی در سازه های استوانه ای بزرگی نظیر سیلوها و مخازن و برج های مشابه بتنی ، با تغییرات مختصری در مسیر تولید قالب های تخت مدولار قابل اجرا بوده و نیاز به طراحی قالب بتن خاصی نمی باشد.
در سازه های مدوری که قطر آنها بین ۲ متر تا ۵/۷ متر باشد از قالب های کمانی (قوسی) فاقد استیفنر عرضی و تسمه های پانچ شده بالا و پایین قالب، استفاده می شود که نحوه قالب بندی آن توضیح داده شد و در نهایت سازه های مدور بتنی که قطرشان از ۵/۷ متر تجاوز میکند امکان استفاده از قالب مدولار میسر می گردد لذا جهت سهولت در اجرا مطلوب ترین حالت استفاده از پنل های ریزتر در سازه های با قطر کمتر و بالعکس می باشد.بطور مثال در سازه های با قطر ۱۴ متر بهترین حالت استفاده از قالب بتن تخت عرض ۳۰ سانتی متر و در سازه های با قطر بالای ۲۰ متر استفاده از قالب فلزی بتن عرض ۵۰ سانتی متر مطلوب تر است.
