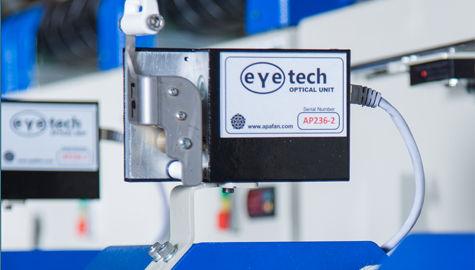

هر واحد اپتیک از سه قسمت اصلی سنسور، واحد پردازش و واحد قطع کننده تشکیل شده است. در ادامه به شرح عملکرد اپتیک می پردازیم. در این دستگاه نیز نخ روی یک شیار، مابین فرستنده و گیرنده نوری قرار می گیرد. فرستنده نور مرئی یکنواختی در عرض شیار به سمت نخ و سنسور می تاباند. در این دستگاه عرض شیار بیشتر از دستگاه های مشابه قبلی و به اندازه قطر قطور ترین نخ قابل تست می باشد. همچنین در طرف دیگر یک صفحه حساس به نور به ابعاد ۵ در ۵ میلی متر(سنسور) پشت یک لنز با قطر ۱۰ میلیمتر و شیار ۵/۰ میلیمتر قرار گرفته است.
هنگامی که واحد اپتیک روشن می شود، سیستم پردازش برای یک بار واحد اپتیک را نسبت به نور محیط کالیبره می نماید و تا سنسور در بالاترین سطح تشخیص و بازدهی خود قرارگیرد و حساسیت واحد نسبت به نور محیط حذف گردد. به هنگام کالیبراسیون، هر واحد اپتیک سطح میانگین روشنایی و معیار عدم وجود نخ را تعیین می نماید، با حضور نخ سالم انحراف معیار ایجاد شده از حضور نخ تعیین شده و سیستم آماده به کار می باشد. با روش فوق سیستم به هیچ وجه نیاز به تنظیمات اولیه اپتیک برای انواع نخ با نمره متفاوت نمی باشد.
زمانی که فرستنده روشن است نور از نخ و شیار اولیه رد شده و با عبور از شیار ۵/۰ میلیمتر و لنز به سنسور می رسد. وجود این شیار برروی دستگاه باعث میشود تا در هر لحظه سطح مقطع باریکی از نخ توسط سنسور اسکن شود. در این حالت میزان نور حس شده توسط سنسور رابطه مستقیم به کلفتی نخ در مقطع اسکن شده دارد( رابطه معکوس خطی). جریان دریافت شده توسط سنسور بعد از تقویت در یک پردازنده با سرعت بالا پردازش میشود و با استفاده از تکنیک های تشخیص خطا مبتنی بر فیلتر های بالا گذر و پایین گذر مورد بررسی قرار می گیرد. سرعت بالای پردازش سیگنال (۳۰Mhz) این امکان را فراهم می آورد تا این دستگاه توانایی عملکرد در محدوده ۱ الی ۱۰۰ سانتیمتر تشخیص کچلی را فراهم آورد. در صورت تشخیص خطا توسط پردازنده فرمان به سیستم قطع کننده نخ داده میشود در نتیجه مگنت فعال شده و نخ قطع می شود. سیستم قطع کننده نخ در این دستگاه به صورت گیوتین طراحی گردیده تا احتمال خطا در عملکرد سیستم به کمترین حد ممکن تقلیل یابد. به همراه فرمان قطع به مگنت، فرمانی نیز به درایور دوک شل پیچ (وایندر) داده می شود تا خاموش گردد.
از جمله مزایای این محصول شامل موارد ذیل می باشد:
تشخیص چهار نوع خطای نخ شانل
کاملا اتوماتیک و بدون نیاز به تنظیم شماره نخ
