خشک­ کن دوار شامل یک استوانه­ای است که در جهت مناسب می­چرخد و به طور معمول با افق زاویة کمی دارد.
طول استوانه ۴ تا بیش از ۱۰ برابر قطرش می­باشد که ممکن است از ۳/۰ تا ۳ متر تغییر کند. مواد جامد تغذیه شده به انتهای هر سیلندر وارد می­شود و به واسطة سه خاصیت چرخشی، اختلاف ارتفاع و شیب استوانه، محصول تمام شده از قسمت دیگر تغذیه می­کنند.

خشک کن های دوار به سه گروه تقسیم می­شوند: ۱) مستقیم ۲) غیرمستقیم

روش مستقیم روشی است که وقتی تبادل مستقیم حرارت بین جریان مواد جامد صورت می­گیرد موچب افزایش یا کاهش دمای جامدات می­شود و روش غیرمستقیم روشی است که گرمای ملایم جدا شده از برخورد فیزیکی مواد جامد با دیوار یا لوله فلزی باشد.
خشک­ کن دوار ، کوره خشک کن ، خشک کن

یکی از مهمترین خشک ­کن­هایی است که برای خشک کردن مواد جامد گرانول که می­توانند جریان آزاد داشته باشند و در اثر پاشیدن و به هم خوردن عمل خرد شدن قابل ملاحظه­ای صورت نگیرد.

اگر کوره خشک کن دوار مجهز به دستگاه مخصوصی که کیکهای جامد را می­شکنند باشند، می­توانند مواد خیلی چسبنده را هم به خوبی خشک کنند. در مورد خشک کردن مایعات غلیظ، مواد گلی شکل، مواد خیلی چسبنده و صمغی و موادی که به کندی خشک می­شوند مناسب نمی­باشند به علاوه مواد گوگردی و یا مواد سبکی که به راحتی توسط جریان هوا حمل می­شوند. کوره خشک­کن­های دوار برای خشک ­کردن کودهای شیمیایی از قبیل سولفات، فسفات، و نیترات آلونیوم و نمکهای پتاسیم، همچنین موادی مانند مواد معدنی، شن، سنگ آهک، خاک رس …

زمان خشک شدن در این خشک کنها معمولاً بین ۵ دقیقه تا ۱ ساعت و ظرفیت آنها بین چند صد کیلوگرم تا چند صدتن تغییر می­کند.

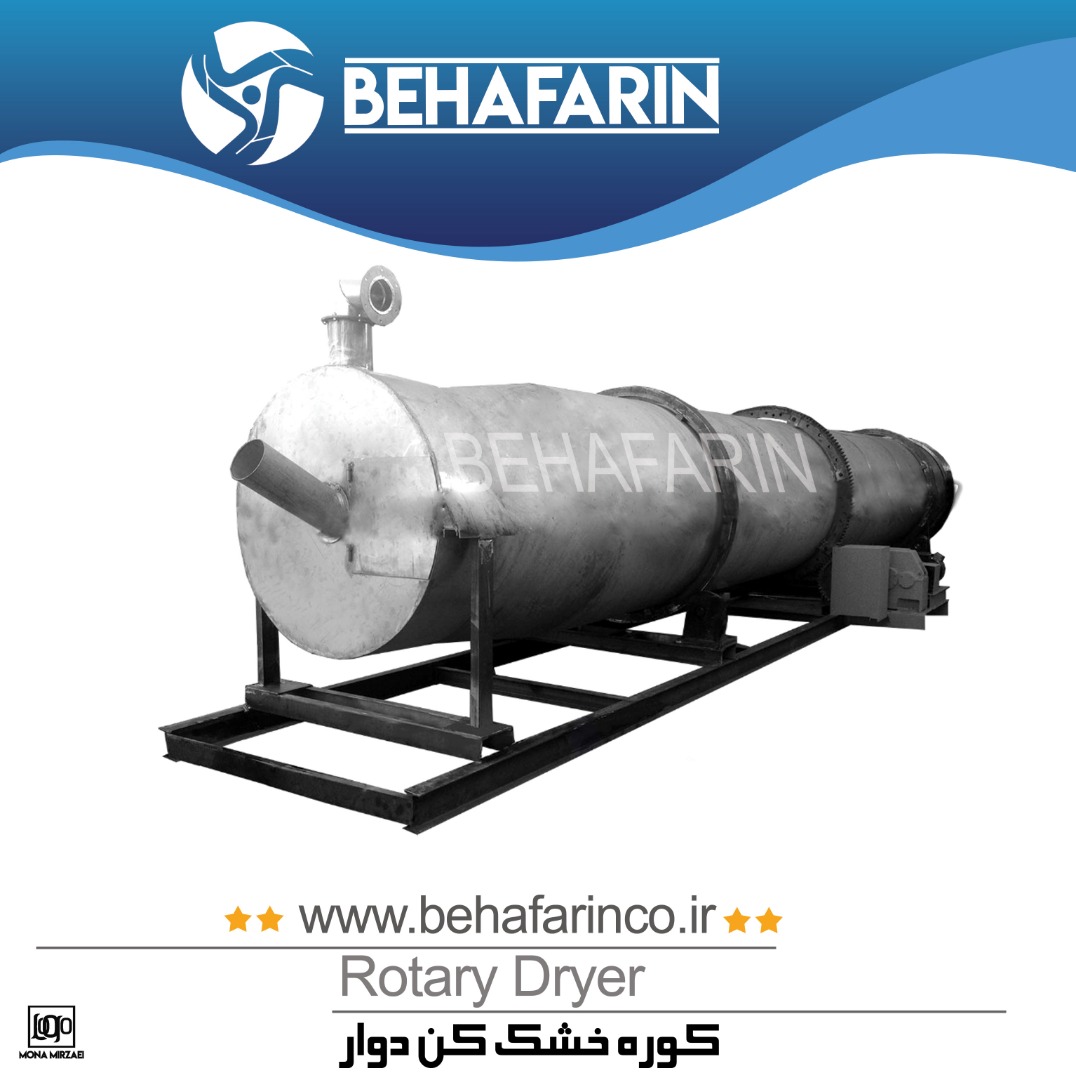

دستگاه کوره خشک کن دوار

یک خشک ­کن دوار شامل یک پوسته استوانه­ای چرخنده به صورت افقی و با کمی شیب به سمت قسمت خروجی خوراک می­باشد.

خوراک مرطوب از یک انتهای استوانه وارد و از انتهای دیگر محصول خشک شده خارج می­شود، هنگامیکه استوانه می­چرخد پرده­های بالا برنده مواد جامد را بالا می­برند و به داخل هوای داغ در حال جریان می­پاشند و درنتیجه سطح مواد جامد به طور کامل در معرض هوای داغ قرار گرفته و عمل خشک شدن به طور مؤثرتری انجام میگیرد. در محل ورود خوراک چند پره مارپیچی قرار دارد که به جلو راندن خوراک کمک می­کند تا به پرده­های اصلی برسد.

در محیط ­های مرطوب لازم است که هوای خنک ورودی تا حدی رطوبت زدایی شود که این کار را می­توان توسط برج جذب و درمجاورت کلسیم کلراید انجام داد.

دستگاه­های فرعی این خشک کن عبارتند از: گرم کن هوا با شعله مستقیم و یا غیرمستقیم، کانال تنظیم کردن مقدار هوا، دستگاه جمع­­آوری غبارات و فن­ها، همچنین یک سیستم نوار نقاله برای انتقال ذرات ورودی و خروجی در بعضی موارد به یک سیستم اتوماتیک چکشی نیاز است تا موادی را که روی بالا برنده به صورت کیک قرار می­گیرند خرد کند.
تئوری خشک ­کن­ های دوار،کوره خشک کن،خشک کن

اگر انتقال حرارت مستقیماً از فاز گاز به فاز جامد صورت گیرد آن را از نوع حرارت مستقیم و اگر انتقال حرارت از لوله­های بخار به مواد جامد انجام گیرد آنرا از نوع حرارت غیرمستقیم گویند. در صورتی که جهت جریان فاز گاز و فاز جامد هم جهت لاشند آنرا فواری واگر مخالف جهت هم باشند آنرامتقابل گویند.
براین اساس خشک­ کن­های دوار به چهار گروه زیر تقسیم می­شوند :
۱) حرارت مستقیم، جریان متقابل،کوره خشک کن،خشک کن

برای موادی که باید تا دمای بالاتر گرم شوند مانند مواد معدنی، شن، سنگ آهک، خاک رس و غیره از جریان مستقیم گاز داغ استفاده می­شود.

برای موادی که نباید تا دمای خیلی بالاتری گرم شوند مانند سولفات آلومینوم و شکر و محصولات کریستالی مواد شیمیایی، از هوای گرم استفاده می­شود.
۲) حرارت مستقیم، جریان فواری،کوره خشک کن،خشک کن

مواد جامدی که از آلوده شدن آن با گاز احتراق نگران نیستیم ولی باید تا دمای بالا گرم نشوند مانند سولفید آهن، سنگ گچ و مواد آلی مانند ذغال سنگ احیا نشده و مواد کشاورزی، باید در خشک­کن موازی خنک شوند.
۳)حرارت غیرمستقیم، جریان متقابل،کوره خشک کن،خشک کن

موادی نظیر پیگمانهای سفید که باید تا درجه حرارت بالا گرم شوند ولی در تماس با گاز نیابد باشند. ممکن است ساختمان خشک­کن انتخاب شده از آجر نسوز ساخته شده باشد و به وسیله بخار داغ کاملاً احاطه شده باشد. در این حالت دبی جریان هوا را در مینیمم مقدار خود نگه می­داریم زیرا در این حالت حرارت بوسیلة هدایت از پوسته و یا لوله­های مرکزی اعمل می­شود.
۴) نوع مستقیم – غیرمستقیم،کوره خشک کن،خشک کن

این خشک ­کن اقتصادی تر از خشک ­کن مستقیم می­ باشد و ممکن است برای موادی که در درجه حرارت بالا خشک می­شوند با استفاده از لوله بخار بکار گرفته شوند. به عنوان مثال هوای داغ با درجه حرارت ۱۲۰۰ تا of ۱۴۰۰ آنرا ترک کرده و وارد فضای حلقه مانند شده و در تماس با ماده جامد قرار می­گیرد .

در دمای ۱۴۰ تاfo۱۷۰ آنرا ترک می­کنند. زغال سنگ خام کلاً به این روش خشک می­ شوند بدون آنکه مشتعل شوند و یا گرد و غبار آنها محترق شوند. قطر تقریبی این خشک کن تنها از ۳ الی ۱۰ (فوت) و طول آنها از ۲ الی ۱۰۰ فوت تغییر می­کند.

دستگاه میکسر پودر

در دمای ۱۴۰ تاfo۱۷۰ آنرا ترک می­کنند. زغال سنگ خام کلاً به این روش خشک می­شوند بدون آنکه مشتعل شوند و یا گرد و غبار آنها محترق شوند. قطر تقریبی این خشک کن تنها از ۳ الی ۱۰ (فوت) و طول آنها از ۲ الی ۱۰۰ فوت تغییر می­کند.

خشک ­کن دوار مستقیم ،کوره خشک کن،خشک کن

این نوع خشک کن معمولاً شامل یک استوانه فلزی ساده بود و برای درجه حرارتهای پایین و یا متوسط مناسب می­باشد. برای درجه حرارتهای عملیاتی که در حد پایین می­باشد از فلزات با خواص مناسب آن را ساخته­اند.
