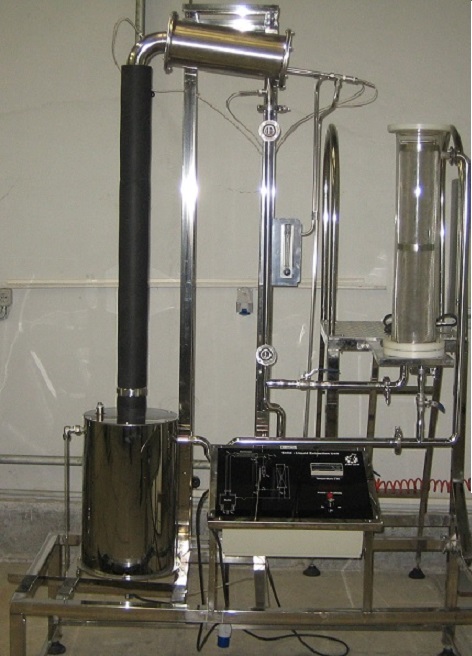

دستگاه استخراج مایع- مایع برای جداسازی نسبی اجزا مایع قابل استفاده است. در این دستگاه یک جزء توسط حلالی که فقط قابلیت انحلال نسبی همان جزء را دارد استخراج شده و در مرحله بعد از حلال نیز جدا شده و در نهایت حلال مصرفی بازیابی می‌شود. توزیع خوراک در حلال و یا توزیع حلال در خوراک باعت ثماس دو جریان شده و انتقال جزء مورد نظر بین فازها صورت می‌گیرد. برای افزایش راندمان از تماس دهنده دیسکی استفاده می‌شود. این تماس دهنده عبارت از یک ستون عمودی است که در داخل آن پره‌های چرخان روی یک محور عمودی نصب شده و هر دیسک دورن یک فضای اختلاط که توسط دو حلقه ثابت محصور شده می‌چرخد.
مشخصات فنی:
بدنه برج از شیشه پیرکس تشکیل شده از دو قسمت فوقانی و تحتانی و ارتفاع هر قسمت ۱ متر
قطر برج ۵ سانتیمتر در قسمت تماس و حدود ۲۰ سانتیمتر در قسمت دو فازی
ارتفاع کل برج ۱۹۰ سانتیمتر شامل ۱۲۰ سانتیمتر فضای استخراج
سیستم تماس از نوع RDC و دارای ۲۵ پره چرخنده از نوع راشتون و ۲۵ دیسک ثابت در قسمت فوقانی، و ۲۵ دیسک چرخنده و ۲۵ دیسک ثابت در قسمت تحتانی
سیستم چرخش با موتور گیربکس‌دار ۲۵۰ درو بر دقیقه با قابلیت تنظیم دور از صفر تا مقدار نهایی
مصالح ساخت شامل مخازن، اتصالات، لوله‌ها و تمامی دیسک از جنس استیل ضدزنگ
دارای چهار مخزن شامل مخزن خوراک (۳۰ لیتر)، مخزن حلال (۲۵ لیتر)، مخزن اکسترکت (۲۵ لیتر) و مخزن رافینیت (۲۵ لیتر)
قابلیت تغییر جهت جریان اجزای سبک و سنگین (جزء سبک از بالا و جزء سنگین از پایین و بالعکس)
مجهز به دو پمپ دیافراگمی برای جریان خوراک و حلال با دبی قابل تنظیم
هد پمپ‌ها از جنس پی وی سی می‌باشد.
سیستم بازیافت حلال در مخزن اکسترکت و مجهز به هیتر و کندانسور استیل،
سیستم حرارتی از نوع المان برقی تا توان ۲ کیلووات با عدم تماس بین حلال و المان برقی با قابلیت تنظیم و اندازه‌گیری توان.
قرائت دما در دو نقطه از (میانه ستون استخراج، و داخل مخزن اکسترکت)
ابعاد دستگاه: ارتفاع ۲۹۷ سانتیمتر، عرض ۱۶۰ سانتیمتر، عمق ۱۱۰ سانتیمتر
فریم دستگاه از جنس استیل ضد زنگ
