کاربرد این دستگاه بررسی منحنی های تغییر مکان پیرو در اثر گردش بادامک های مختلف است.
بادامک وسیله ای است که حرکت دورانی را به حرکت رفت و برگشتی (یا حرکت نوسانی) تبدیل می کند. نمونه مشهور استفاده این وسیله میل بادامک در موتورهای احتراق داخلی است که هنگام چرخش محور موتور در زمان مناسب سوپاپ های گاز و دود را باز و بسته می کند.

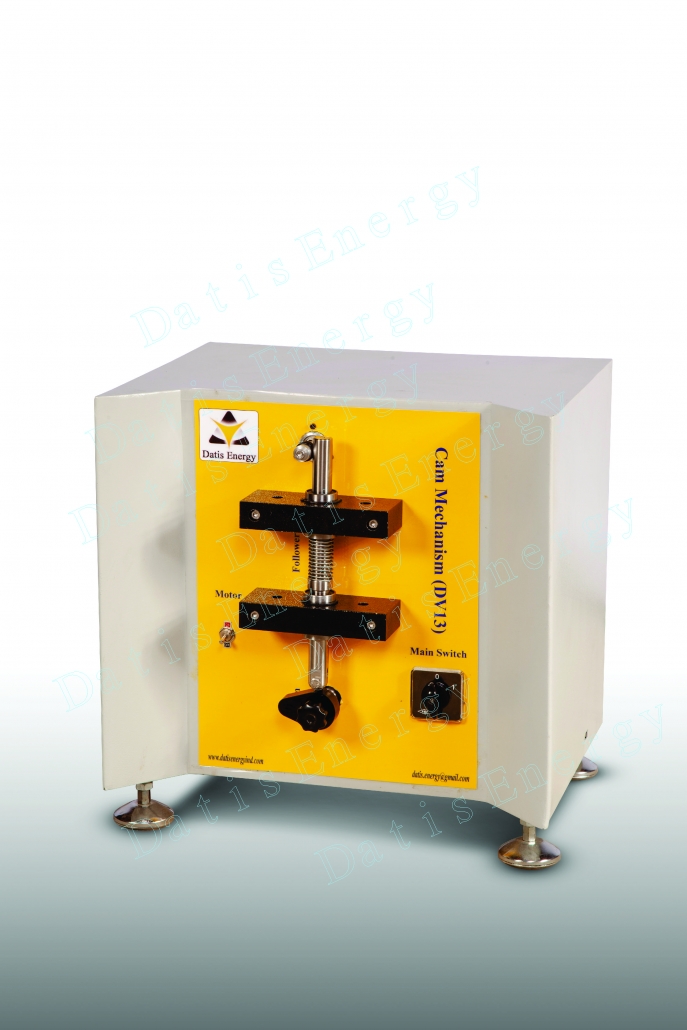

دستگاه آزمایش جعبه مکعب مستطیل شکلی است که یک بادامک با پیرو غلتکی بر روی آن نصب شده است. زاویه بادامک و جابجایی پیرو توسط انکودرهایی خوانده می شوند. در سمت راست این دستگاه یک پورت USB برای اتصال به کامپیوتر و خواندن زاویه بادامک و جابجایی پیرو قرار دارد.
