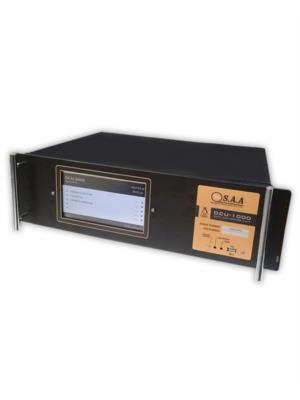

این دستگاه در کنار کنتور های موجود در پست های فوق توزیع نصب شده و با استفاده از پورت های ارتباطی کنتور ها با آنها ارتباط برقرار می نماید و از سوی دیگر با سرور مرکزی و نرم افزار بازار برق و نیز سیستم SCADA ارتباط برقرار کرده و داده های مورد نیاز را از طریق پروتکل های استاندارد ارسال می نماید.
مزایای دستگاه
• ایجاد بانک اطلاعاتی کامل از رفتار بار و سایر مشخصه های کنتور
• فراهم شدن امکان پیش بینی بار با استفاده از داده های جمع آوری شده در بانک اطلاعاتی
• فراهم شدن امکان تشخیص تلفات موجود در شبکه
• فراهم شدن امکان تشخیص زمان و مقدار دقیق پیک بار
• صحت سنجی کنتورها از طریق مقایسه مجموع مقادیر کنتورهای خروجی با مقادیر کنتورهای ورودی
• افزایش سرعت و دقت در قرائت ها با حذف عامل انسانی و خطای ناشی از آن
• امکان مانیتور نمودن کنتور های موجود در پست به صورت آنلاین
• بالا بردن کیفیت توان با استفاده از قرائت پارامتر های شبکه
مشخصات فنی
• ارتقاء برنامه دستگاه از طریق ارسال فایل از راه دور
• امکان قرائت تمامی پارامتر های قابل دستیابی از روی کنتور ها نظیر ولتاژ، جریان،ضریب قدرت (CosØ)، توان رآکتیو، اکتیو
• امکان انتقال اطلاعات و داده ها به مرکز دیسپاچینگ جهت ثبت و استفاده در SCADA و HMI مربوطه
• دارای سخت افزار صنعتی استاندارد
• مجهز به سیستم عامل لینوکس (Linux)
• قابلیت ارتباط با کنتور های ACE۶۰۰۰ و SL۷۰۰۰ و MK۶E
• پشتیبانی از پروتکل های ارتباطی مختلف ( DLMS/COSEM ، DNP۳ ، MODBUS ، Commandline ) جهت ارتباط با کنتور ها
• امکان ثبت و ذخیره پارامترهای مورد نیاز بازار برق تا مدت حداقل دو هفته در صورت قطع ارتباط مرکز دیسپاچینگ با DCU و ارسال خودکار این اطلاعات پس از برقراری ارتباط
• امکان ثبت و ذخیره پارامترهای Critical دیسپاچینگ تا مدت حداقل سه روز در صورت قطع ارتباط مرکز دیسپاچینگ با DCU و ارسال خودکار این اطلاعات پس از برقراری ارتباط
• امکان ذخیره سازی پارامترهای مورد نیاز بازار برق بر حسب دقیقه قابل تنظیم و انتقال آن به مرکز مانیتورینگ و دفاتر بازار برق
• امکان ذخیره سازی پارامترهای مورد نیاز دیسپاچینگ توزیع بر حسب ثانیه قابل تنظیم و انتقال آن به دیسپاچینگ توزیع
• امکان انتقال باس اطلاعاتی FAN خود را به صورت TRANSPARENT به مرکز دارا می باشد
• امکان اتصال محلی جهت تنظیم، مانیتورینگ، خواندن اطلاعات از DCU و گرفتن نسخه پشتیبان از اطلاعات بهره برداری، آلارم ها و رخداد وقایع از طریق پورت USB
• دارای باطری Back-Up با قابلیت روشن ماندن دستگاه تا ۲ ساعت بدون برق
• دارای ساعت داخلی با قابلیت تنظیم ساعت با ساعت مرجع
• دارای صفحه نمایش جهت نمایش وضعیت شبکه، وضعیت ارتباط با کنتور ها و آلارم ها
• دارای ۸ پورت ارتباطی RS۴۸۵
• قابلیت تنظیم پارامترهای مورد نیاز دستگاه از راه دور
مشخصات عمومی
خروجی دیجیتال : ۴ عدد
ورودی دیجیتال : ۴ عدد
شرایط تغذیه : AC ۱۰۰-۲۴۰
محدوده دمایی نگهداری : ۳۰- الی ۷۰+ درجه سانتی گراد
محدوده دمایی عملکرد : ۲۵- الی ۶۵+ درجه سانتی گراد
محدوده رطوبت عملکرد : ۰ تا ۹۵ درصد
ابعاد دستگاه : ۴۲.۵x۳۱.۹x۱۳ cm
وزن دستگاه : ۱۰۰۰ gr
بستر ارتباطی : LAN, GSM
مشخصات ماژول GSM:
- Quad-Band: ۸۵۰/۹۰۰/۱۸۰۰/۱۹۰۰ MHz
- Dual-Band: B۱/B۲/B۵/B۸
- Dissipation Po: EGSM ۹۰۰/GT۸۰۰ Class ۴ (۲W)
