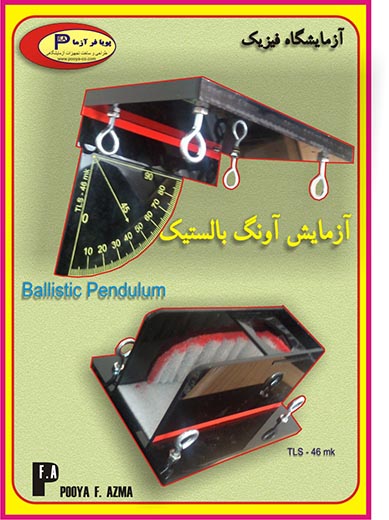

در این مجموعه بوسيله يك پرتابه توپي را به سمت آونگ بالستيك پرتاب نموده، توپ پس از برخورد به بدنه آونگ به داخل بخش متحرك فرورفته و اين بخش را تا زاويه معيني جابجا مي نمايد.بوسيله زاويه جابجايي تاب و داشتن سرعت اوليه گلوله مي توانيم پايستگي انرژي را تحقيق نماييم.
این دستگاه همراه یک دستگاه حرکت پرتابی مورد استفاده قرار می گیرد. دستگاه حرکت پرتابی دارایفنری با ضریب سختی است که می تواند سرعت های اولیه متفاوت (سرعت کم – سرعت متوسط – سرعت زیاد ) در آزمایش ایجاد نماید.
مشخصات فني دستگاه آزمايش آونگ بالستيك:
بدنه دو تكه آونگ از جنس پلكسي گلاس، قسمت اول نقاله از جنس پلكسي گلاس مدرج و دقت و قسمت دوم بخش متحرك تاب مانند با جايگاه نگهداري گلوله متحرك
گيره استيل نگهداري چارچوب دستگاه– ميله استيل نيم متري– پايه آزمايشگاهي چدني با پيچ هاي قابل تنظيم جهت تراز نمودن دستگاه
نخ آزمايشگاهي
متر ۳ متري
مشخصات فني دستگاه آزمايش حركت پرتابي با زواياي مختلف AHU-۶۷m:
دستگاه پرتابه با بدنه آلومينيومي آنادايز شده
داراي گيره فك دار كنار ميز با دهانه ۱۰cm
نقاله شاقول دار مدرج ۹۰-۰ درجه و دقت ۱ درجه
فنر با ضریب سختی ۵۰ N/m، سه حالته جهت پرتاب گلوله جهت سرعت های اولیه متفاوت (سرعت کم ۷ m/s– سرعت متوسط ۱۰ m/s– سرعت زیاد ۱۵ m/s)
دستگيره شليك فلزي با نخ دنباله دار
داراي پيچ ثابت و متحرك تغيير زاويه
قطر دهانه شليك ۴cm و گلوله پلاستيك فشرده ۳cm
داراي پاتروم از جنس پلاستيك فشرده جهت انتقال گلوله به داخل دريچه پرتاب
داراي دو عدد سنسور نوري U شكل از جنس باکالیت با گيرنده و فرستنده مادون قرمز با حساسيت ۱۰LUX
وزن تقريبي ۲.۸ گيلوگرم به ابعاد ۱۰cm×۱۵cm×۵۰cm
مشخصات فني زمانسنج ديجيتال روميزي آزمايش حركت پرتابي با زواياي مختلف:
زمانسنج ديجيتال روميزي از جنس بدنه پلاستيك فشرده همراه با سيم كليد قطع و وصل و فيوز ايمني در پشت دستگاه، داراي پايه متحرك زير دستگاه
داراي صفحه نمايش زمان با دقت ۰.۰۱ ثانيه و سه عدد ترمينال ورودي سنسورهاي نوري دستگاه و كليد صفر
وزن ۸۰۰ گرم به ابعاد ۱۵cm×۲۰cm×۲۲cm
