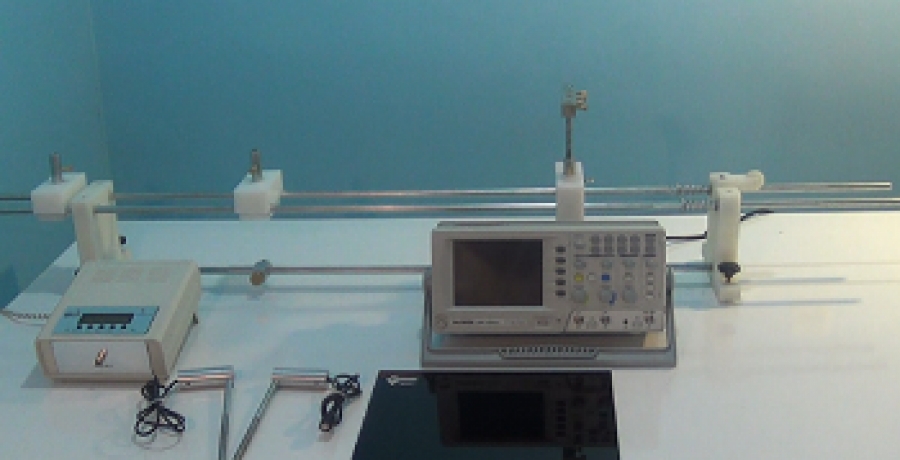

موج اولتراسونیکی در هوا و در جهت مثبت محور x منتشر میشود به صورت زیر مشخص میشوند:sorat۱که p فشار هوا است، X فاصله از مبدا مختصات و t زمان سپری شده. حال وقتی که یک موج در مکان جابجا میشود به خاطر جمله در آرگومان، فازش تغییر میکند. اگر یک موج را از منبع به اسیلوسکوپ برسانیم از طریق سیم، جمله وجود ندارد و موج به صورت زیر مشخص میشود:sorat۲pngکه در آن V پتانسیل نمایش داده شده در اسیلوسکوپ است.چون گیرنده نوسانات هوا را به نوسانات الکتریکی تبدیل می کند و اسیلوسکپ وظیفه نشان دادن آن را دارد.حال اگر در اسیلوسکوپ این دو موج را از طریق حالت x-yنمایش دهیم منحنی لیساژو شکل خواهد گرفت. از آنجا که فرکانس های دو موج ورودی یکی است و فقط فاز اولیه آنها متفاوت است منحنی ما شکل ساده ای خواهد داشت که همبند است. حال اگر مکان گیرنده روی محورxتغییر کند به خاطر تغییر اختلاف فاز بین موجهای ورودی شکل منحنی تغییر میکند.
