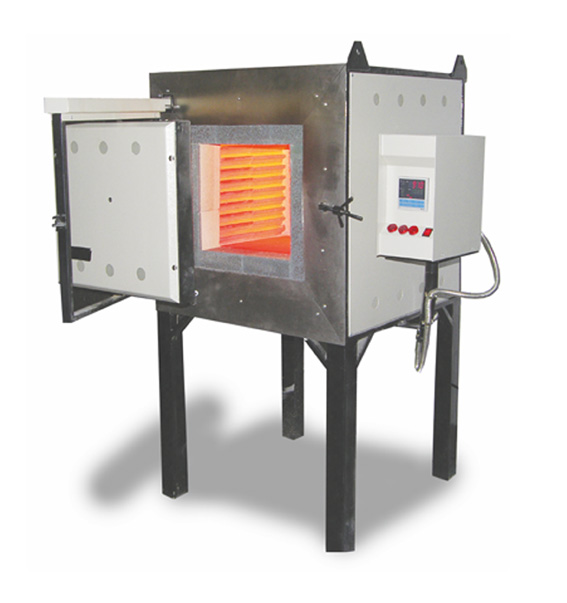

کاربرد‌ها:
عملیات حرارتی روی فلزات شامل تنش زدائی، سخت کاری و …
پخت بدنه‌های سرامیکی
گرمایش قالب‌های ریخته‌گری دقیق
مشخصات فنی:
حداکثر دما: ℃۱۳۰۰
حداکثر دمای کارکرد دائم: ℃۱۲۰۰
دیواره‌های نگهدارنده‌ی المنت: صفحات شیاردار از جنس کمپوزیت سرامیک-سرامیک بر پایه‌ی α-SiC.
المنت حرارتی: آلیاژ Al-Cr-Fe
عایق‌های حرارتی: الیاف و بوردهای سبک سرامیکی و آجرهای سبک نسوز برای افزایش استحکام مکانیکی و تحمل بار
ترموکوپل: Pt-PtRh، نوع-S، مجهز به غلاف سرامیکی
ابعاد مفید محفظه حرارتی کوره: (cm۳) ۴۱ × ۴۵ × ۴۱ ≡ عمق × ارتفاع × عرض
ابعاد ورودی دهانه کوره: (cm۲) ۳۸٫۵ × ۳۵ ≡ ارتفاع × عرض
جهات گرمایش: دیواره‌های جانبی و انتهایی و کف کوره. (روی المنت کف با صفحه‌ی سیلیسیم کارباید پوشیده شده است.)
ابعاد خارجی کوره: (cm۳) ۱۰۰ × ۱۶۶ × ۹۳ ≡ عمق × ارتفاع × عرض
حداکثر توان مصرفی در حالت گرمایش (kW) ۱۰٫۵ است. توان لازم برای تثبیت دما در ℃۹۵۰ به (kW) ۵ کاهش می‌یابد.
کوره مجهز به میکروسوئیچ حفاظتی درب است.
درب کوره به پهلو باز می‌شود به گونه‌ای كه تششع حرارتی ناشی از باز شدن درب به پشت كوره هدایت می‌گردد.
کوره با برق سه فاز کار می‌کند و حداکثر جریان هر خط معادل ۱۶ آمپر می‌باشد.
سیستم کنترل دما از نوع دقیق PID بوده و تثبیت درجه حرارت را تا ℃۲± ممکن می‌سازد.
کوره مجهز به نشانگر دیجیتالی دما بوده و تنظیم درجه حرارت خواسته شده از دستگاه به صورت دیجیتالی انجام می‌گردد.
کنترل قدرت کوره توسط سوئیچ تریستوری صورت می‌گیرد. علاوه برآن یک کنتاکتور الکترومکانیکی نیز به عنوان محافظ تعبیه شده است که در صورت بروز اشکال کل سیستم را قطع می‌نماید.
در صورت بروز هرگونه اشکال در ترموکوپل و سوئیچ تریستوری، سیستم کنترل، کوره را بطور اتوماتیک خاموش و نمایشگر، بروز اشکال را اعلام می‌نماید.
سیستم مجهز به حفاظت در برابر افزایش دمای ناخواسته (overheating) و باز شدن نقطه جوش ترموکوپل می‌باشد.
بر حسب سفارش، سیستم کنترل قابل برنامه‌ریزی تک پله‌ای، چند پله‌ای با امکان مانیتورینگ کامپیوتری، تایمر، دودکش، صفحه SiC محافظ کف و … بر روی کوره قابل نصب است.
