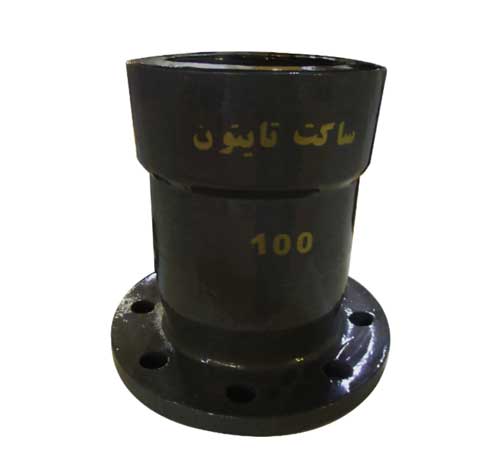

کاربرد: جهت فلنچدار نمودن لوله های چدن داکتیل، آزبست و پلی اتیلین استفاده می گردد.
روش نصب نوع تایتون ( فشاری) : بعد از نصب واشر تایتون در داخل سر کاسه با وارد نمودن نیروی افقی در داخل سر ساده لوله نصب می گردد. ابتدا با برس مخصوص سرکاسه اتصال را تمیز نموده وواشر تایتون را به نحوی که در شکل آمده در داخل سرکاسه جا می اندازیم، سپس با وارد شدن لوله به داخل سرکاسه تایتون و نیروی افقی اتصال برقرار می گردد.
شایان ذکر است جهت سهولت نصب از مواد روان کننده دور لوله استفاده می گردد. ضمنا” لوله و سر کاسه می بایست کاملا” در یک راستا و تراز باشد ، چون در غیر اینصورت با اعمال نیروی افقی، به واشر، سر لوله و سر کاسه اتصال، آسیب وارد می شود.
روش نصب بولتد گلند: ابتدا گلند بر روی سرساده لوله وارد شده و با نصب واشر گلند روی لوله فلنچ ساکت بولتد گلندی روی لوله قرار گرفته و واشر در داخل کونیک سر کاسه وارد و گلند درپشت سر آن قرار می گیرد و با پیچ و مهره T شکل بسته می شوند .
نوع جنس: چدن داکتیل GGG۴۰ ، GJS۴۰۰
سایز: ۱۰۰۰-۵۰
فشار کار: PN۱۰-PN۱۶-PN۲۵
استاندارد:
-استاندارد فلنچ مطابق: ۲:۱۹۹۷-۱۰۹۲DIN ، DIN ۲۵۰۱ ، ISO ۷۰۰۵-۲:۲۰۱۱
-استاندارد ایران: INSO ۳۷۳۲
-استاندارد تولید: ISO ۲۵۳۱:۲۰۰۹
پوشش رنگ: پوشش اتصالات با رنگ پرایمر مشکی انجام میپذیرد .
پوشش به صورت رنگ پودری اپوکسی با ضخامت ۲۵۰ میکرون و بر طبق سفارش مشتری تا ۴۰۰ میکرون قابل اجرا می باشد.
