- تعداد بازدید : ۴۲۸ بار

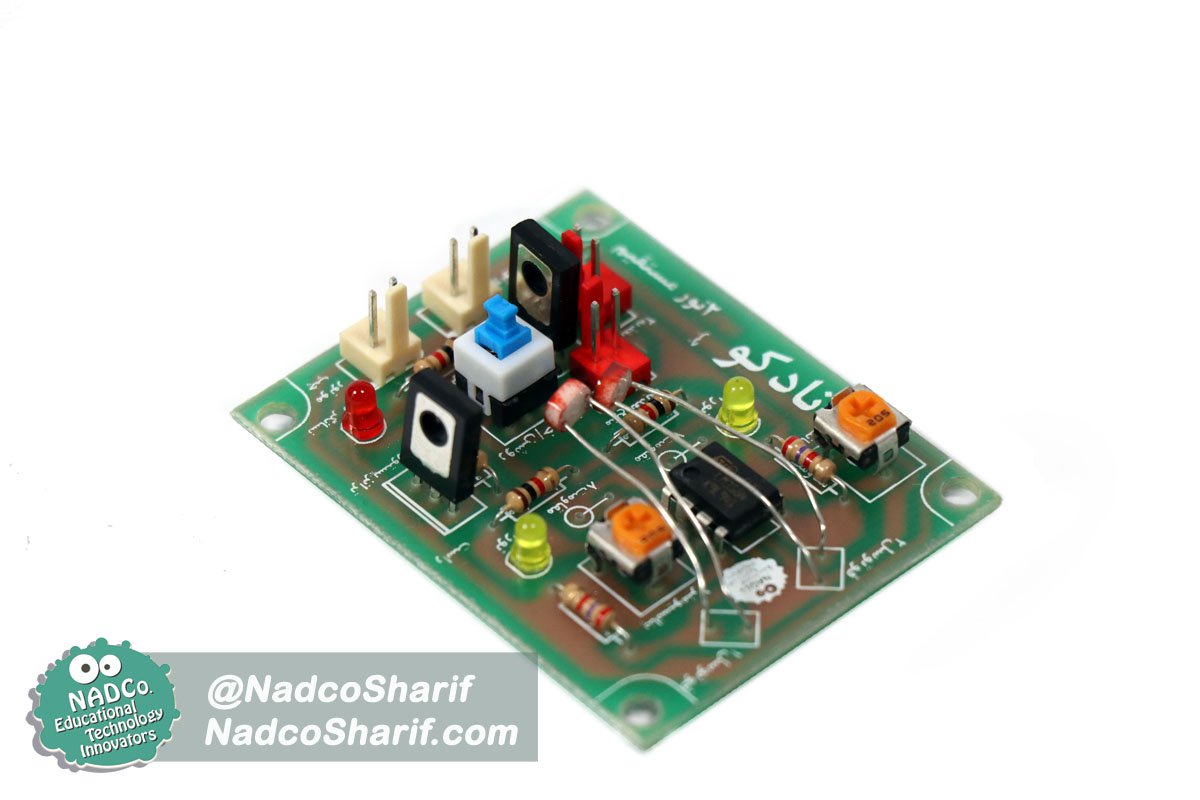

اطلاعات فنی: این بورد دارای یک آی سی مقایسه گر و دو سنسور نوری (فوتوسل) و دو پتانسیومتر و همچنین دو ترانزیستور می باشد. با کمک آی سی مقایسه گر به نام LM۳۵۴ میزان نور دریافتی توسط سنسورها نوری با میزان ولتاژ تعیین شده توسط پتانسیومترها مقایسه می شود. اگر میزان ولتاژ ایجاد شده توسط پایه خروجی سنسور نوری از ولتاژ تعیین شده توسط پتانسیومترها، برابر یا بیشتر باشد خروجی پایه مقایسه گر ۵ ولت یا ۱ منطقی خواهد بود. با ۱ شدن پایه خروجی مقایسه گر یک ال ای دی روشن شده و سپس ترانزیستور راه انداز موتور روشن شده و موتور را راه اندازی می کند.
مسابقه: پارک نوری، تعقیب نور
فرآیند تست: برای تست این بورد، ابتدا جاباطری ها را به پین های منبع تغذیه متصل نمایید. با این کار ال ای دی قرمز روی بورد روشن خواهد شد. در صورت روشن نشدن، باطری ها و همچنین جاباطری ها باید تست شده و از صحت آن آگاه شد. پس از روشن شدن بورد می توان با کمک یک چراغ قوه و تاباندن نور آن بر روی سنسورها و روشن شدن ال ای دی مربوط به هر سنسور به صحت کارکرد سنسور پی برد. حال اگر موتورها به دو پین موتور متصل باشد، موتورها حرکت خواهند کرد. اگر در صورت تابش نور و روشن شدن ال ای دی مربوط به هر سنسور موتور روشن نشد، باید سالم بودن موتور را چک نمود و در صورت سالم بودن و متصل بودن سیم های موتور ترانزیستور راه انداز موتور بر روی بورد را تست نمود.
مشخصات اطلاعات شرکت فروشنده این محصول
اطلاعات فنی: این بورد دارای یک آی سی مقایسه گر و دو سنسور نوری (فوتوسل) و دو پتانسیومتر و همچنین دو ترانزیستور می باشد. با کمک آی سی مقایسه گر به نام LM۳۵۴ میزان نور دریافتی توسط سنسورها نوری با میزان ولتاژ تعیین شده توسط پتانسیومترها مقایسه می شود. اگر میزان ولتاژ ایجاد شده توسط پایه خروجی سنسور نوری از ولتاژ تعیین شده توسط پتانسیومترها، برابر یا بیشتر باشد خروجی پایه مقایسه گر ۵ ولت یا ۱ منطقی خواهد بود. با ۱ شدن پایه خروجی مقایسه گر یک ال ای دی روشن شده و سپس ترانزیستور راه انداز موتور روشن شده و موتور را راه اندازی می کند.
مسابقه: پارک نوری، تعقیب نور
فرآیند تست: برای تست این بورد، ابتدا جاباطری ها را به پین های منبع تغذیه متصل نمایید. با این کار ال ای دی قرمز روی بورد روشن خواهد شد. در صورت روشن نشدن، باطری ها و همچنین جاباطری ها باید تست شده و از صحت آن آگاه شد. پس از روشن شدن بورد می توان با کمک یک چراغ قوه و تاباندن نور آن بر روی سنسورها و روشن شدن ال ای دی مربوط به هر سنسور به صحت کارکرد سنسور پی برد. حال اگر موتورها به دو پین موتور متصل باشد، موتورها حرکت خواهند کرد. اگر در صورت تابش نور و روشن شدن ال ای دی مربوط به هر سنسور موتور روشن نشد، باید سالم بودن موتور را چک نمود و در صورت سالم بودن و متصل بودن سیم های موتور ترانزیستور راه انداز موتور بر روی بورد را تست نمود.
