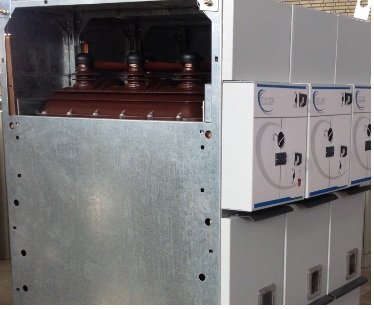

تابلوهای فشار متوسط کامپکت به صورت مجموع C+C+V+M . C+C+V . C+C+F از نوع (Air Insulated Swich) AIS تولید می گردد.
(C) سلول محهز به سکسیونر قابل قطع SF۶-۶۳۰A قابل قطع زیر بار با سکسیونر ارت و دارای قابلیت نصب موتور .
(F) سلول مجهز به سکسیونر قابل قطع فیوزدار SF۶-۶۳۰A قابل قطع زیربار با فیدرهای ۲۰KV و سکسیونر ارت خروجی و قابلیت نصب موتور و مجهز به سیستم TRIP COIL می باشد.
V)) سلول مجهز به سکسیونر قابل قطع و دیژنگتور گازی یا خلاء موتوردار ۶۳۰A ورله ثانویه با ۳ عدد ترانس جریان حفاظتی
(M) سلول مجهز به لوازم اندازه گیری ۲ عدد ترانس ولتاژ ۳ عدد ترانس جریان
سلول های قابل قطع زیر بار دارای نشانگر ولتاژ سه فاز هستند.
سلولهای F،C با ابعاد ۳۷/۵*۱۰۰*۱۶۰cm(wxdxh) و سلولهای M،V با ابعاد ۷۵*۱۰۰*۱۶۰cm(wxdxh) ساخته می شوند .
ما بین درب تابلو و سیستم ارت ، اینترلاکی موجود می باشد که از باز شدن درب در زمان برق دار بودن تابلو جلوگیری می کند .
بدنه تابلو ها از ورق گالوانیزه ساخته می شود و درب تابلوها با RAL۷۰۳۲ رنگ می شود .
تمامی شینه های مسی در تابلوها ی فشار متوسط با روکش عایقی ۲۰KV عایق می شوند .
تابلوهای فشار ضعیف
این تابلوها در طرح ریتال با ورق ۲ میلیمتر بصورت تک درب یا دو درب ساخته شده و با رال رنگ پودری ۷۰۳۲ رنگ آمیزی میگردد. شینه های استفاده شده در این تابلو ها دارای رنگ بندی قرمز ، زرد و مشکی و آبی برای نول می باشد .
در ساخت این تابلوها از استانداردهای IEC۴۳۹-۶۰۵۲۹-VDE۰۶۶۰-۵۰۰ استفاده شده است .
مشخصات ساخت تابلوهای فشار ضعیف ایستاده :
نوع ورق روغنی با ضخامت ۱/۵ میلیمر می باشد .
کلیه کلیدهای مورد استفاده در تابلوها از مارک های مورد تاًیید شرکت توانیر و توزیع های استان های مربوطه با انتخاب توسط مشتری تعیین می گردد .
سی تی های فشار ضعیف مورد استفاده از مارک مگ الکتریک .
آمپر متر و ولتمتر از نوع دیجیتال مارک آریا و دیتالاگر از مارک مشهد تدبیر .
داکت مورد استفاده از نوع شیاردار مارک تکسان و همچنین استفاده از لوله خرطومی جهت مهار سیم ها و...
ترمینال ریلی مارک رعد می باشد .
در ساخت تابلوهای دیواری دیواری ترمینالها از کف تابلو cm۲۰ فاصله داشته باشد و نول ها نیز ترمینال شوند .
تابلوهای فشار ضعیف دارای درجه حفاظت x۴ می باشد .
در تولید تابلوهای فشار ضعیف کارخانه به خط شستشو و فسفاته مجهز می باشد .
نوع رنگ پودری الکترو استاتیک رال ۷۰۳۲ با ضخامت بالای ۷۰ میکرون می باشد .
دارای آزمایشگاه تست های رنگ :۱-خمش ۲- ضربه ۳- چسبندگی ۴- تست ضخامت ۵- نمونه Salt Spray .
مجهز به انواع تست های cialis الکتریکی نظیر : ۱ - تست پاور فرکانسی ۲ - تست ضربه صاعقه ( ایمپالس ) ۳ - تزریق ولتاژ ۴ - تزریق جریان ۵ - میگر ۶ - مولتی متر
استفاده از گلند پلاستیکی جهت ورود و خروج کابل و سیم به داخل و خارج تابلو .
دارای رویه حمل و نقل و بسته بندی .
استفاده از نوار درزگیر اسفنجی جهت تابلوهای out door .
رنگ بندی شینه ها طبق استاندارد .
