الف) تسمه باربر:
اکثر بار وارده به گریتینگ بر روی این بخش می باشد. چرا که بارگزاری گریتینگ روی پلتفرم و یا دهانه ی مدنظر به شکلی است که در دوطرف دهانه قرار می گیرد و فشار وارده به گریتینگ را متحمل می شود.
در حقیقت عمود بر دهانه ی بارگزاری نصب می گردد. لذا مهمترین وظیفه را به عهده داشته و روی محاسبات وزن گریتینگ و میزان بار وارده به آن تاثیر گذار است.
در واقع با تغییر ضخامت، ارتفاع و طول باربر می توان وزن و بار قابل تحمل گریتینگ را محاسبه و مطمئن ترین و به صرفه ترین حالت را انتخاب، طراحی و تولید نمود
گریتینگ
ب) رابط (تسمه، نیم تسمه، میلگرد، چهارپهلو):
به جهت اتصال تسمه های باربر از رابط استفاده می کنند. رابط نقش مهمی در ثبات بابرها دارند.
لذا نوع و ضخامت آنها بنا بر تسمه باربر انتخاب می شود. البته باوجود اینکه نقشی در میزان بار قابل تحمل ندارد.
ولی باعث تثبیت و حفظ شکل ظاهری آن شده. و نیز بسته به اشیای عبوری از روی گریتینگ از انواع مختلف ساخته می شود.
مدل تسمه در تسمه از معروفترین ها می باشد که باربر و رابط هر دو از تسمه با مشخصات فنی یکسان تولید می شوند
در برخی نقاط لغزنده و بنا بر نیاز کاری، از میلگرد آجدار و یا چهارپهلوی تابیده شده استفاده می کنند
ج) چشمه (مشبندی):
به فاصله ی بین باربرها با یکدیگر و نیز رابطها با یکدیگر چشمه یا مش بندی می گویند.
در مشخصات فنی ،چشمه را مانند x*y نشان می دهند. که x نمایانگر فاصله ی باربر و y نشانه فاصله ی رابط از آکس (مرکز به مرکز) یکدیگر می باشد.
این اندازه ها در استاندارد ISO با واحد میلیمتر شناخته شده هستند
تاثیر چشمه در وزن و میزان مقاومت آن:
مهمتری تاثیر را فاصله ی بین باربرها دارد.
در واقع با کم شدن فاصله ی بین آنها، علاوه بر افزایش وزن، مقاومت و استحکام را بالا می برد.
ولی فاصله ی بین رابطها تاثیر محسوسی در این امر نگذاشته و درواقع بی تاثیر هست.
تنها نکته ی قابل توجه اشیایی عبوری و اندازه ی آنها مهم می باشند که این فاصله را کم یا زیاد می کند.
همچنین زیبایی نیز از موارد موثر در چشمه خواهد بود.

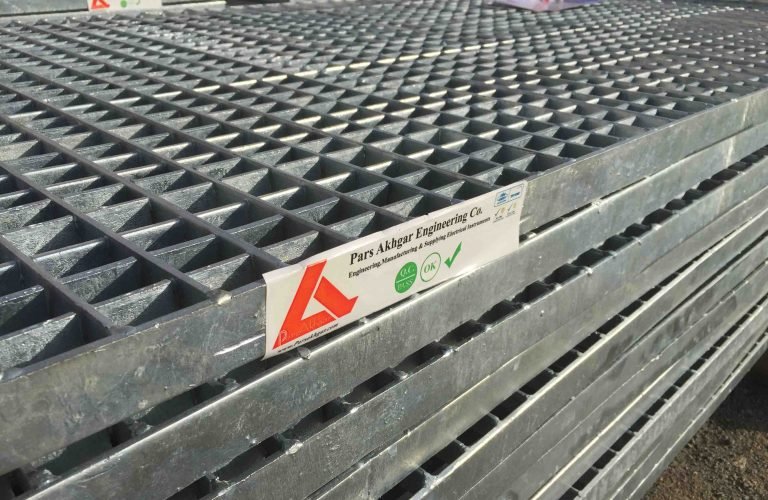

گریتینگ با توجه به محل بکار گیری ، انواع مختلف دارد که بر اساس جنس آن ، نوع و فاصله قرارگیری تسمه باربر (Bearing Bar) و تسمه رابط (Cross bar) طبقه بندی می شود.
این صفحات مشبک از تسمه ومیلگرد ساخته میشوند که بنا بر نیاز در صنایع مختلف و نوع دیتیل ساخت به صورت گریتینگ فلزی،گریتینگ آلومینیومی، گریتینگ تسمه در تسمه،گریتینگ تسمه در نیم تسمه، گریتینگ استیل و گریتینگ کامپوزیتی ساخته و عرضه میشوند.
گریتینگ شبکه ای است که به منظور تحمل بار و راه پله مکان هایی که خطر اجتماع گاز وجود داشته ویا در سالن رنگ کارخانه های اتومبیل سازی استفاده می شود و از جنس های فلزی و غیر فلزی تهیه می گردد که معمولا برای جلوگیری از خوردگی فلز،گریتینگ را آبکاری گالوانیزه گرم و یا برای زیبایی بیشتر آن را رنگ می کنند.
