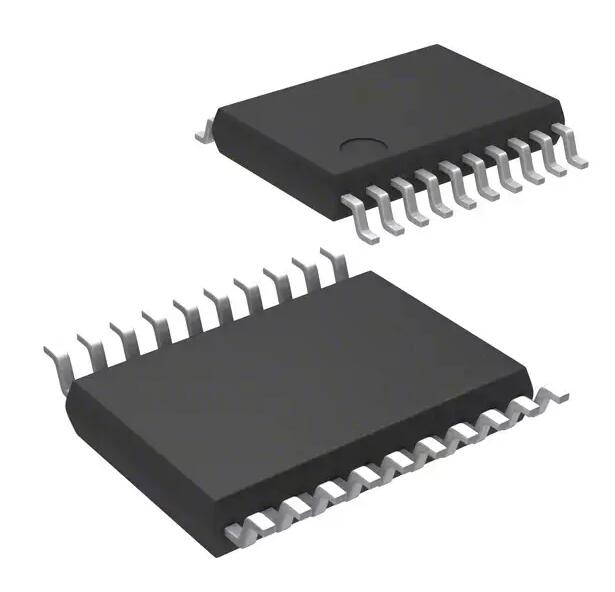

میکروکنترلرهای ۸ بیتی خط مقدار STM۸S۰۰۳F۳/K۳ حافظه برنامه فلش ۸ کیلوبایتی را به همراه EEPROM داده واقعی یکپارچه ارائه می دهند. آنها در کتابچه راهنمای خانواده میکروکنترلرهای STM۸S (RM۰۰۱۶) به عنوان دستگاه‌های با چگالی پایین نامیده می‌شوند. تا ۱۰۰۰۰۰ چرخه نوشتن/پاک کردن، هسته و تجهیزات جانبی پیشرفته ساخته شده با فناوری پیشرفته با فرکانس ساعت ۱۶ مگاهرتز، ورودی/خروجی قوی، نگهبان مستقل با منبع ساعت جداگانه، و سیستم امنیتی ساعت. هزینه سیستم به لطف سطح بالای یکپارچه سازی سیستم با نوسانگرهای ساعت داخلی، نگهبان و تنظیم مجدد قهوه ای کاهش می یابد.
ویژگی های کلیدی
هسته
هسته پیشرفته STM۸ ۱۶ مگاهرتز با معماری هاروارد و خط لوله ۳ مرحله ای
مجموعه دستورالعمل توسعه یافته
خاطرات
حافظه برنامه: ۸ کیلوبایت حافظه فلش; نگهداری داده ها ۲۰ سال در دمای ۵۵ درجه سانتیگراد پس از ۱۰۰ چرخه
رم: ۱ کیلوبایت
حافظه داده: ۱۲۸ بایت داده واقعی EEPROM. استقامت تا ۱۰۰ کیلو چرخه نوشتن/پاک کردن
ساعت، تنظیم مجدد و مدیریت عرضه
ولتاژ کاری ۲.۹۵ ولت تا ۵.۵ ولت
کنترل ساعت انعطاف پذیر، ۴ منبع کلاک اصلی، نوسانگر رزوناتور کریستالی کم مصرف
سیستم امنیتی ساعت با مانیتور ساعت
مدیریت انرژی حالت‌های کم مصرف (انتظار، توقف فعال، توقف) خاموش کردن ساعت‌های جانبی به‌صورت جداگانه به‌صورت دائمی فعال، بازنشانی روشن و خاموش با مصرف کم
مدیریت را قطع کنید
کنترل کننده وقفه تو در تو با ۳۲ وقفه
تا ۲۷ وقفه خارجی در ۶ بردار
تایمرها
تایمر کنترل پیشرفته: ۱۶ بیت، ۴ کانال CAPCOM، ۳ خروجی مکمل، درج زمان مرگ و همگام سازی انعطاف پذیر
تایمرهای ۱۶ بیتی، با ۳ کانال CAPCOM (IC، OC یا PWM)
تایمر پایه ۸ بیتی با پیش مقیاس کننده ۸ بیتی
تایمر بیدار شدن خودکار
تایمرهای پنجره و نگهبان مستقل
رابط های ارتباطی
UART با خروجی ساعت برای عملکرد همزمان، SmartCard، IrDA، حالت اصلی LIN
رابط SPI تا ۸ مگابیت بر ثانیه
رابط I۲C تا ۴۰۰ کیلوبیت بر ثانیه
مبدل آنالوگ به دیجیتال (ADC)
ADC ۱۰ بیتی، ADC ± ۱ LSB با حداکثر ۵ کانال مالتی پلکس، حالت اسکن و نگهبان آنالوگ
I/Os
حداکثر ۲۸ I/O در یک بسته ۳۲ پین شامل ۲۱ خروجی با سینک بالا
طراحی ورودی/خروجی بسیار قوی، ایمن در برابر تزریق جریان
پشتیبانی توسعه
ماژول رابط تک سیم تعبیه شده (SWIM) برای برنامه نویسی سریع روی تراشه و اشکال زدایی غیر مزاحم
