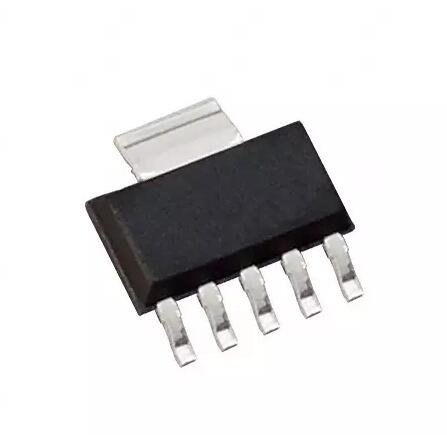

خانواده رگولاتورهای ولتاژ خطی کم مصرف (LDO) TPS۷۹۶ دارای نسبت رد منبع تغذیه بالا (PSRR)، نویز بسیار کم، راه اندازی سریع، و پاسخ های گذرا خط و بار عالی در طرح های کوچک، ۳×۳ است. بسته های VSON، SOT۲۲۳-۶ و TO-۲۶۳. هر دستگاه در این خانواده با یک خازن سرامیکی کوچک ۱-μF در خروجی پایدار است. این خانواده از فرآیند ساخت BiCMOS پیشرفته و اختصاصی برای تولید ولتاژهای بسیار کم (مثلاً ۲۵۰ میلی ولت در ۱ A) استفاده می کند. هر دستگاه به زمان‌های راه‌اندازی سریع (تقریباً ۵۰ µs با خازن بای‌پس ۰.۰۰۱-µF) دست می‌یابد در حالی که جریان ساکن بسیار کم مصرف می‌کند (معمولاً ۲۶۵ µA). علاوه بر این، هنگامی که دستگاه در حالت آماده به کار قرار می گیرد، جریان تغذیه به کمتر از ۱ μA کاهش می یابد. TPS۷۹۶۳۰ تقریباً ۴۰ µVRMS نویز ولتاژ خروجی را در خروجی ۳.۰ ولت با یک خازن بای پس ۰.۱ میکروفارن نشان می‌دهد. برنامه های کاربردی با قطعات آنالوگ که به نویز حساس هستند، مانند الکترونیک RF قابل حمل، از PSRR بالا، ویژگی های نویز کم بهره می برند و به زمان پاسخگویی سریع نیاز دارند.
ویژگی های کلیدی
۱-یک تنظیم کننده کم خروجی با فعال کردن
موجود در حالت ثابت و قابل تنظیم (۱.۲ ولت تا ۵.۵ ولت)
نسخه ها
PSRR بالا (۵۳ دسی بل در ۱۰ کیلوهرتز)
بسیار کم نویز (۴۰ µVRMS، TPS۷۹۶۳۰)
زمان راه اندازی سریع (۵۰ میکرو ثانیه)
پایدار با یک خازن سرامیکی ۱-μF
بار عالی و پاسخ گذرا خط
ولتاژ افت بسیار کم (۲۵۰ میلی ولت در بار کامل،
TPS۷۹۶۳۰)
۳ × ۳ VSON PowerPAD™، SOT۲۲۳-۶، و
بسته های TO-۲۶۳
مشخصات اطلاعات شرکت فروشنده این محصول
