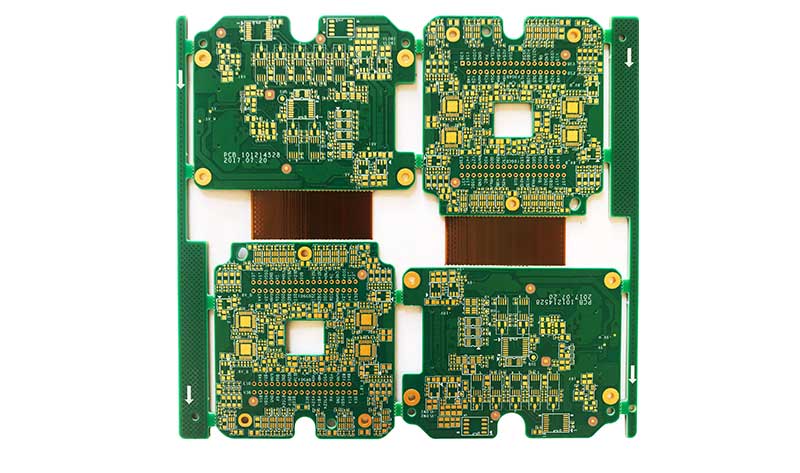

مورد صلب-انعطاف مدار PCB انعطاف پذیر PCB
حداکثر لایه ۳۶ لیتر ۸ لیتر
لایه داخلی Min Trace/Space ۳/۳mil ۳/۳mil
حداقل ردیابی/فضای لایه بیرونی ۳.۵/۴ میلی ۳.۵/۴ میل
لایه داخلی Max Copper ۶oz ۲oz
Out Layer Max Copper ۳oz ۲oz
حداقل حفاری مکانیکی ۰.۱۵mm ۰.۱mm
حداقل حفاری لیزری ۰.۱mm ۰.۱mm
نسبت ابعاد (حفاری مکانیکی) ۱۲:۱ ۱۰:۱
نسبت تصویر (حفاری لیزری) ۱:۱ /
تحمل سوراخ مناسب ± ۰.۰۵ میلی متر ± ۰.۰۵ میلی متر
تحمل PTH ± ۰.۰۷۵mm ±۰.۰۷۵mm
تحمل NPTH ± ۰.۰۵ میلی متر ± ۰.۰۵ میلی متر
تحمل سینک ±۰.۱۵mm ±۰.۱۵mm
ضخامت تخته ۰.۴-۳mm ۰.۱-۰.۵mm
تحمل ضخامت تخته (~۱.۰mm) ±۰.۱mm ±۰.۰۵mm
تحمل ضخامت تخته (≥۱.۰mm) ±۱۰% /
تحمل امپدانس تک سر:±۵Ω(≤۵۰Ω)؛ ± ۱۰%(＞۵۰Ω) تک پایان:±۵Ω(≤۵۰Ω)؛ ±۱۰%(~۵۰Ω)
دیفرانسیل：±۵Ω(≤۵۰Ω)؛ ±۱۰%(＞۵۰Ω) دیفرانسیل:±۵Ω(≤۵۰Ω)؛ ±۱۰%(~۵۰Ω)
حداقل اندازه تخته ۱۰*۱۰mm ۵*۱۰mm
حداکثر اندازه تخته ۲۲.۵ * ۳۰ اینچ ۹ * ۱۴ اینچ
تحمل کانتور ± ۰.۱ میلی متر ± ۰.۰۵ میلی متر
حداقل BGA ۷ میلیون ۷ میلیون
حداقل SMT ۷*۱۰mil ۷*۱۰mil
درمان سطح ENIG، انگشت طلا، نقره غوطه ور، قلع غوطه ور، HASL(LF)، OSP، ENEPIG، فلش گلد؛ آبکاری طلای سخت ENIG، انگشت طلا، نقره غوطه ور، قلع غوطه ور، HASL (LF)، OSP، ENEPIG، طلای فلش ؛ آبکاری طلای سخت
ماسک لحیم کاری سبز، مشکی، آبی، قرمز، مات سبز سبز ماسک لحیم کاری/مشکی PI/PI زرد
حداقل پاکسازی ماسک لحیم کاری ۱.۵ میل ۳ میل
ماسک لحیم مین سد ۳ میل ۸ میل
افسانه سفید، سیاه، قرمز، زرد سفید، سیاه، قرمز، زرد
حداقل عرض/ارتفاع ۴/۲۳ میل ۴/۲۳ میل
عرض فیله ۱.۵±۰.۵mm ۱.۵+۰.۵mil
کمان و چرخش ۰.۰۵٪ /
مشخصات اطلاعات شرکت فروشنده این محصول
