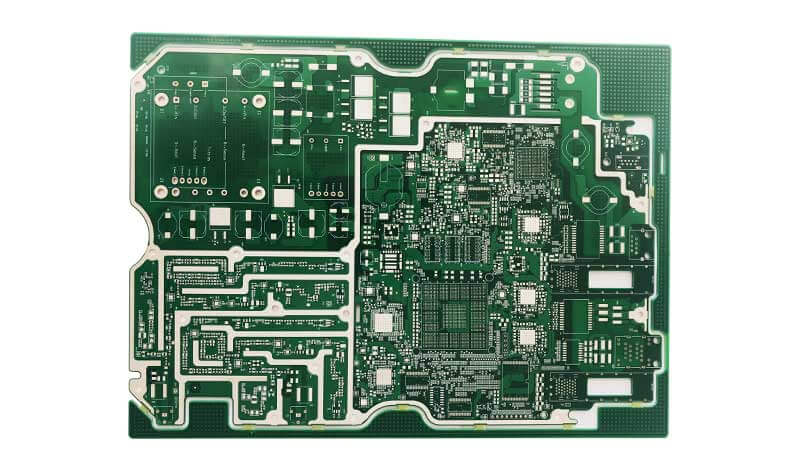

PCB فرکانس بالا
  • تعداد بازدید : ۸۱ بار

0
PCB فرکانس بالا

مورد PCB صلب
حداکثر لایه ۶۰ لیتر
لایه داخلی حداقل ردیابی/فضا ۳/۳ میل
حداقل ردیابی/فضای لایه بیرونی ۳/۳ میلی متر
لایه داخلی حداکثر مس ۶ اونس
Out Layer Max Copper ۶oz
حداقل حفاری مکانیکی ۰.۱۵ میلی متر
حداقل حفاری لیزری ۰.۱ میلی متر
نسبت ابعاد (حفاری مکانیکی) ۲۰:۱
نسبت ابعاد (حفاری لیزری) ۱:۱
تحمل حفره مناسب ± ۰.۰۵ میلی متر
تحمل PTH ± ۰.۰۷۵ میلی متر
تحمل NPTH ± ۰.۰۵ میلی متر
تحمل سینک ±۰.۱۵ میلی متر
ضخامت تخته ۰.۴-۸ میلی متر
تحمل ضخامت تخته (~۱.۰mm) ±۰.۱mm
تحمل ضخامت تخته (≥۱.۰mm) ±۱۰%
تحمل امپدانس تک سر:±۵Ω(≤۵۰Ω)؛±۷%(~۵۰Ω)
دیفرانسیل:±۵Ω(≤۵۰Ω)؛±۷%(~۵۰Ω)
حداقل اندازه تخته ۱۰*۱۰ میلی متر
حداکثر اندازه تخته ۲۲.۵ * ۳۰ اینچ
تحمل کانتور ± ۰.۱ میلی متر
حداقل BGA ۷ میلیون
حداقل SMT ۷ * ۱۰ میلیون
درمان سطح ENIG، انگشت طلا، نقره غوطه ور، قلع غوطه ور، HASL (LF)، OSP، ENEPIG، طلای فلش؛ آبکاری طلای سخت
ماسک لحیم کاری سبز، مشکی، آبی، قرمز، سبز مات
حداقل پاکسازی ماسک لحیم کاری ۱.۵ میل
ماسک لحیم مین سد ۳ میل
افسانه سفید، سیاه، قرمز، زرد
حداقل عرض/ارتفاع ۴/۲۳ میل
عرض فیله صافی /
کمان و چرخش ۰.۳%

مشخصات اطلاعات شرکت فروشنده این محصول

شرکت فروشنده : Topfast (Guangdong) Technology Co., Ltd
تلفن همراه : ۰۰۸۶۱۳۹۲۹۵۷۶۸۷۲
تلفن ثابت : ۰۰۸۶۲۰۸۲۵۲۶۰۸۶
اطلاعات بیشتر : مشاهده
