PCB انعطاف پذیر چند لایه
  • تعداد بازدید : ۹۴ بار

0

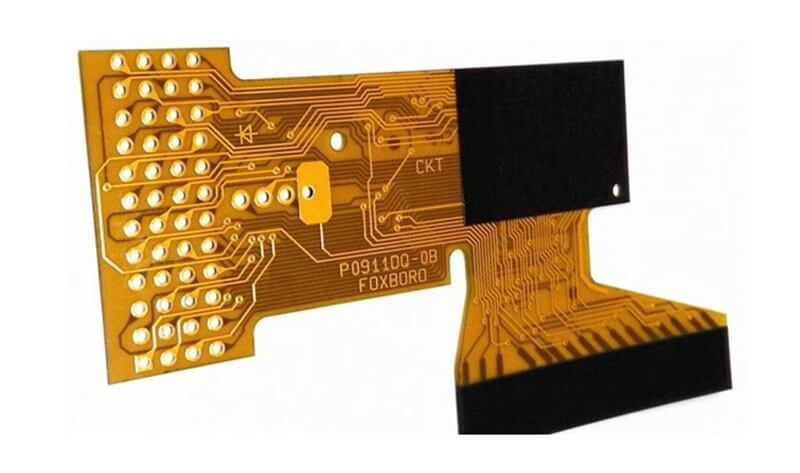

PCB انعطاف پذیر چند لایه

مورد PCB انعطاف پذیر
حداکثر لایه ۸ لیتر
لایه داخلی حداقل ردیابی/فضا ۳/۳ میل
حداقل ردیابی/فضای لایه بیرونی ۳.۵/۴ میل
لایه داخلی حداکثر مس ۲oz
Out Layer Max Copper ۲oz
حداقل حفاری مکانیکی ۰.۱ میلی متر
حداقل حفاری لیزری ۰.۱ میلی متر
نسبت ابعاد (حفاری مکانیکی) ۱۰:۱
نسبت ابعاد (حفاری لیزری) /
تحمل حفره مناسب ± ۰.۰۵ میلی متر
تحمل PTH ± ۰.۰۷۵ میلی متر
تحمل NPTH ± ۰.۰۵ میلی متر
تحمل سینک ±۰.۱۵ میلی متر
ضخامت تخته ۰.۱-۰.۵mm
تحمل ضخامت تخته (~۱.۰mm) ±۰.۰۵mm
تحمل ضخامت تخته (≥۱.۰mm) /
تحمل امپدانس تک سر:±۵Ω(≤۵۰Ω)؛±۱۰%(~۵۰Ω)
دیفرانسیل:±۵Ω(≤۵۰Ω)؛±۱۰%(~۵۰Ω)
حداقل اندازه تخته ۵*۱۰ میلی متر
حداکثر اندازه تخته ۹*۱۴ اینچ
تحمل کانتور ± ۰.۰۵ میلی متر
حداقل BGA ۷ میلیون
حداقل SMT ۷ * ۱۰ میلیون
درمان سطح ENIG، انگشت طلا، نقره غوطه ور، قلع غوطه ور، HASL (LF)، OSP، ENEPIG، طلای فلش؛ آبکاری طلای سخت
ماسک لحیم کاری ماسک لحیم کاری سبز/PI سیاه/PI زرد
حداقل پاکسازی ماسک لحیم کاری ۳ میلیون
ماسک لحیم مین سد ۸ میل
افسانه سفید، سیاه، قرمز، زرد
حداقل عرض/ارتفاع ۴/۲۳ میل
عرض فیله ۱.۵ + ۰.۵ میلی متر
کمان و پیچش /

مشخصات اطلاعات شرکت فروشنده این محصول

شرکت فروشنده : Topfast (Guangdong) Technology Co., Ltd
تلفن همراه : ۰۰۸۶۱۳۹۲۹۵۷۶۸۷۲
تلفن ثابت : ۰۰۸۶۲۰۸۲۵۲۶۰۸۶
اطلاعات بیشتر : مشاهده
