اندازه‌گيري مورفولوژي سطوح نقش مهمي را در توليد، جهت كنترل فرايند توليد و تاييد محصول نهايي ايفا مي‌كند، كه مي‌توان با انواع ابزارهاي كه داراي قابليت‌هاي و محدوديت‌هاي متفاوت‌اند از جمله ميكروسكوپ نيروي اتميAFM و ميكروسكوپ تونل زني روبشي STM ، انجام شود.
اسپکتروسکوپی نیروی اتمی یک تکنیک اندازه‌گیری بر اساس روش اپتیکی است و گاهی اوقات قطبیت و قدرت برهم کنش بین تیپ و نمونه را کنترل می‌کند. اگرچه برهم کنش تیپ و نمونه ممکن است تحت عنوان انرژی مطالعه شود، کمیتی که اندازه‌گیری می‌شود نیروی بین تیپ و نمونه است و بنابراین اسپکتروسکوپی نیرو نامیده می‌شود.
برخلاف تصویربرداری، اسپکتروسکوپی نیرو اساساً زمانی انجام می‌شود که لوپ فیدبک غیرفعال است. همانطور که در شکل ۱ مشخص شده است، در اسپکتروسکوپی نیرو تیپ و کانتیلیور به عنوان سنسور نیرو عمل می کند.
In Force spectroscopy raster-scanning is disabled temporarily or indefi nitely after the tip positions at a desired in-plane coordinate (X,Y). Then, either the sample or the cantilever (as shown here) moves in the Z-direction. Typically, an approach half-cycle is followed by a retract half-cycle, but consecutive half-cycles may have unequal durations and include different offsets in Z.
اسپکتروسکوپی نیرو به طور گسترده‌ای در هوا، مایع و محیط های کنترل شده مختلف استفاده می‌شود، که ممکن است شامل تیپ های عامل دار شده برای مطالعه‌ی برهم کنش‌های خاص مولکول‌های کانجوگه شده باشد.
به منظور اندازه‌گیری کمی نیروهای برهم کنشی لازم است که سختی خمشی (یا ثابت پیچش) کانتلیور AFM با بالاترین دقت ممکن محاسبه شود. اندازه‌گیری خصوصیات مکانیکی کانتیلیور شامل سختی خمشی، به خودی خود یک موضوع تحقیقاتی مهم در تحقیقات AFM است.

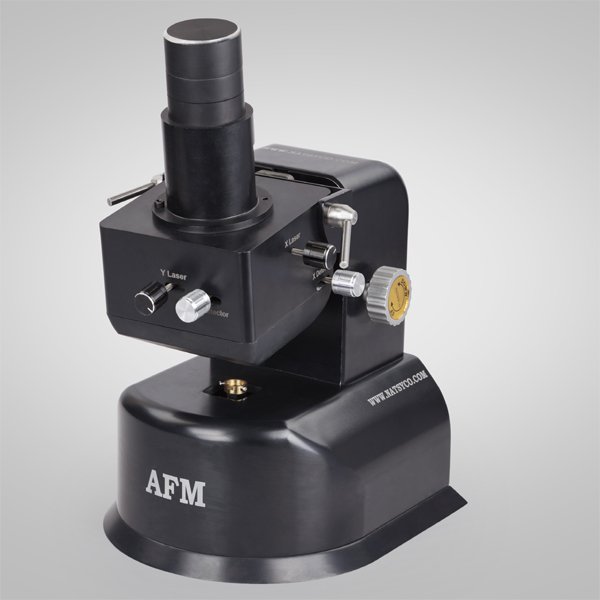

۲. نحوه‌ی عملکرد دستگاه میکروسکوپ نیروی اتمی
میکروسکوپ روبشی نیروی اتمی AFM سطح نمونه را توسط یک سوزن تیز، به طول ۲ میکرون و غالبا قطر نوک کمتر از ۱۰ نانومتر آنالیز می‌کند. سوزن در انتهای آزاد یک انبرک (کانتیلور =(cantilever به طول حدود ۱۰۰ تا ۴۵۰ میکرون قرار دارد.
