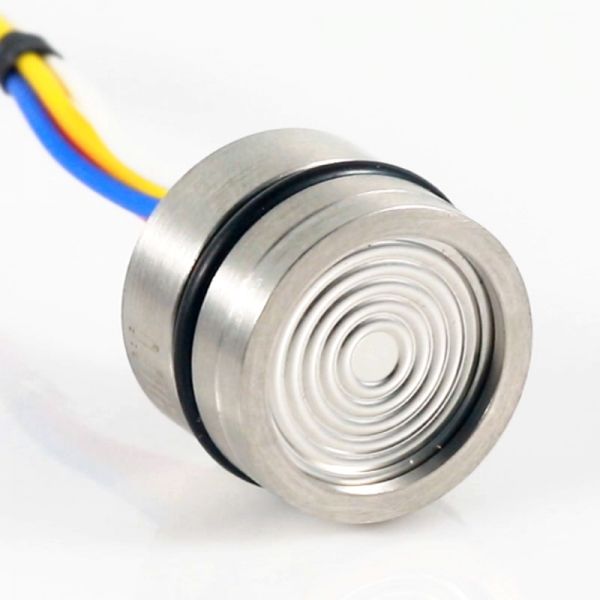

هسته فشار پیزورزیستیو سیلیکونی HP۱۰ جزء اصلی سنسور فشار و فرستنده فشار است. به عنوان یک سنسور فشار با عملکرد بالا، می توان آن را به راحتی تقویت کرد و در فرستنده خروجی سیگنال استاندارد مونتاژ کرد.
بدنه هسته HP۱۰ بسته های تراشه حساس به فشار سیلیکونی منتشر شده به پوسته فولادی ضد زنگ ۳۱۶ لیتری، به علاوه فشار توسط مهر و موم شده در داخل دیافراگم فولاد ضد زنگ، روغن سیلیکون، به تراشه های حساس تراشه منتقل می شود که مستقیماً با محیط اندازه گیری شده تماس ندارند، فشار. اندازه گیری تمام ساختار حالت جامد، بنابراین محصول را می توان در موارد مختلف، از جمله محیط متوسط خورنده خشن استفاده کرد.
هسته HP۱۰ از حلقه اورینگ برای آب بندی فشار، نصب آسان استفاده می کند. این شرکت همچنین می تواند سفارشی سازی خاصی را با توجه به نیازهای کاربران انجام دهد، مانند ساختار تمام جوش، جبران دمای گسترده، قابلیت اطمینان بالا، سنسورهای فشار مقاوم در برابر ضربه و لرزش، به ویژه برای تسلیحات و تجهیزات دفاع ملی.
امکانات
جریان ثابت و تحریک فشار ثابت اختیاری هستند
تراشه فشار ورودی با قابلیت اطمینان بالا
جبران دمای گسترده
می توانید خروجی را عادی کنید
صفحه جبران ریختن محافظ ضد رطوبت
۱۹ میلی متر Φ استاندارد OEM
تمام مواد ۳۱۶ لیتری
عملکرد بالا، تمام حالت جامد، قابلیت اطمینان بالا
پارامترهای فنی
محیط اندازه گیری: مایع، گاز سازگار با SS۳۱۶L
محدوده فشار: -۱۰۰kPa...۰~۱۰kPa...۱۰۰MPa
نوع فشار: گیج، گیج مطلق یا مهر و موم شده
تحریک: جریان ثابت توصیه شده ۱.۵ میلی آمپر؛ ولتاژ ثابت توصیه شده ۱۰ VDC
امپدانس ورودی: ۲kΩ~۵kΩ (جریان ثابت)؛ ۳kΩ~۱۸kΩ (ولتاژ ثابت)
اتصال برق: پین کوروت با روکش طلا یا سیم نرم سیلیکونی
دمای جبران: جریان ثابت ۰~۶۰℃(≤۳۵kPa)، -۱۰~۷۰℃ (محدوده دیگر). ولتاژ ثابت -۲۰~۸۵℃
دمای عملیاتی: -۴۰ ~ ۱۲۵ ℃
دمای ذخیره سازی: -۴۰ ~ ۱۲۵ ℃
مقاومت عایق: ≥۲۰۰MΩ، ۲۵۰VDC
زمان پاسخگویی: ≤۱ms (>۹۰%FS)
مقاومت در برابر لرزش: ۲۰ گرم (۲۰ تا ۵۰۰۰ هرتز)
مقاومت در برابر ضربه: ۱۰۰ گرم (۱۰ میلی ثانیه)
