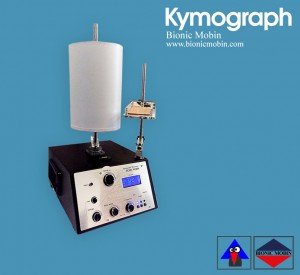

دستگاه کیموگراف به همراه استیمولاتور دیجیتال دستگاهی جهت رسم نمودار ضربان قلب قورباغه وهمچنین رسم تحریکات انقباضی عضله ران در دوزیست قورباغه یا وزغ است .
به کمک این دستگاه می توان اثرات ولتاژ و فرکانس و عرض پالس را بر میزان و مدت تحریک پذیری اعصاب قورباغه نیزمشاهده کرد .
دستگاه کیموگراف به همراه استیمولاتور دارای یک قلم حرارتی ثبت کننده تمامی تحریکات بافت متصل شده به قلم است که با اتصال اهرم مدرج این قلم حرارتی به ابشامه قلب قورباغه یا به انتهای عضله ران یا عصب سیاتیک قورباغه می توان با اعمال نیروی الکتریکی توسط استیمولاتور دستگاه تحریکات متنوعی را با اعمال تغییرات در ولتاژ و عرض پالس و فرکانس مشاهده کرد.
اجزا اصلی دستگاه کیموگراف استیمولاتور مدل BK۵۷
کیموگراف:شامل استوانه دوار با قابلیت تنظیم سرعت و مجهز به کاغذ حرارتی میلیمتری است . با قابلیت چرخش از ۱ میلیمتر بر ثانیه الی ۵۰۰ میلیمتر بر ثانیه است
با توجه به حداکثر سرعت دستگاه که ۵۰۰ میلیمتر بر ثانیه است وعرض۵میلیمتر خانه های کاغذ میلیمتری تناسب با عدد رند بر قرار شده و نیاز به تناسب بندی محاسبات نیست .
به همراه هر دستگاه یک رول کاعذ میلیمتری حرارتی نیز ارائه می شود.
استیمولاتور: مجموعه مدارات الکترونیکی جهت تولید پالس الکترونیکی برای ایجاد تحریک در بافت مورد نظر است که میتواند ولتاژ و فرکانس و عرض پالس را تنظیم کرد . قابلیت نمایش کلیه پارامتر های پالس بر روی نمایشگر دیجیتال دستگاه است
۳کلید به کاربر امکان ارسال پالس با مدل های ذیل را می دهد:
Single که با هر بار فشار دادن کلید یک پالس تولید می شود
Repeat پالس مداوم تولید می شود
Key در هر دور محور یک پالس در مکان معین تولید میشود
