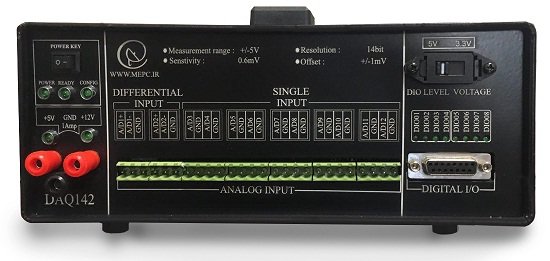

این برد داده برداری ۱۲ کاناله با بیشینه نرخ نمونه برداری ۲MSPS و دقت ۱۴ بیت می باشد.در این برد از FPGA سری Spartan۶ استفاده شده است که وظیفه کنترل ADC و ذخیره داده های ورودی در رم DDR را بر عهده دارد.پس از پایان نمونه برداری داده ها از رم DDR خوانده می شوند و توسط پورت USB به کامپیوتر برای نشان دادن اطلاعات منتقل می شوند.
برای ذخیره سازی داده ها از یک حافظه DDR۳ با ظرفیت ۱۲۸ مگا بایت استفاده شده است.این حافظه ۲ مگا بایت جهت استفاده داخلی سیستم پیش بینی شده است.۱۲۶ مگا بایت باقی مانده برای ذخیره داده های ۱۲ کانال در اختیار کاربر قرار داده شده است که کاربر می تواند بر اساس تنظیم فرکانس نمونه برداری و مدت زمان نمونه برداری به هر کانال حافظه جداگانه اختصاص دهد.
در این برد فرکانس نمونه برداری برای هر کانال از ۱KHz تا ۲MHz قابل تغییر است و می توان تا کل ۱۲۶ مگابایت حافظه را به یک کانال اختصاص داد.همچنین می توان هر تعداد از این کارت ها را کنار هم قرار داد تا یک سیستم داده بردار تا ۱۲۰ کانال داشته باشیم.
برای اتصال بین کاربر و برد از USB استفاده شده است.هر برد با یک USB به کامپیوتر وصل می شود.
داده های سمت کامپیوتر در یک نرم افزارقابل ارائه به کاربر می تواند تحلیل یا نمایش داده شود.
