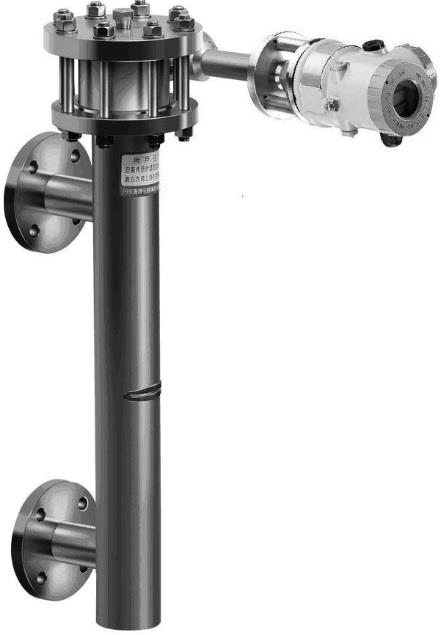

شرکت ما از سال ۲۰۰۶ در حال توسعه و تولید بوده است پس از سالها تحقیق فنی و انباشت تجربه، عملکرد محصول به سطح پیشرو بین المللی رسیده است. فرستنده سطح جابجایی را می توان برای اندازه گیری سطح، رابط یا چگالی، خروجی سیگنال جریان ۴-۲۰ میلی آمپر و پروتکل ارتباطی HART استفاده کرد. از طریق ارتباط دهنده HART سازگار، کنترل کننده سطح را می توان جستجو، پیکربندی، کالیبره یا آزمایش کرد. همچنین می تواند اطلاعات یک حلقه اندازه گیری را بپذیرد و می تواند اطلاعات را از میدان به سیستم کنترل منتقل کند.
اصول کارکرد، اصول جراحی، اصول عملکرد
فرستنده سطح جابجایی از کنترل کننده سطح و محفظه اندازه گیری، جابجایی، لوله گشتاور و سایر اجزا تشکیل شده است. تغییر سطح متوسط اندازه گیری شده باعث می شود شناور شناور تغییر کند و این تغییر به جزء لوله پیچشی منتقل می شود که باعث می شود لوله پیچشی با سنکرون یک زاویه بچرخد. یک سیستم حسگر متصل به سنبه لوله پیچشی یک سیگنال ولتاژ تولید می کند. مجموعه الکترونیکی کنترل کننده سطح سیگنال سطح (رابط) را اندازه گیری می کند و خروجی جریان ۴ تا ۲۰ میلی آمپر را ارائه می دهد. میکروکنترلر دمای محیط را برای جبران تغییرات چگالی مایع ناشی از تغییرات دمای فرآیند اندازه گیری می کند و LCD اطلاعاتی مانند خروجی آنالوگ، متغیرهای فرآیند، دمای فرآیند (نیاز به نصب RTD)، زاویه چرخش لوله پیچشی و محدوده درصد را نمایش می دهد. سطح (رابط).
پارامترهای فنی
منبع تغذیه: ۱۲ ~ ۳۰ ولت DC؛ با حفاظت از قطبیت معکوس (زمانی که ارتباط HART استفاده می شود، ولتاژ کنترل کننده باید بزرگتر یا برابر با ۱۷.۷۵ ولت DC باشد)
خروجی: ۴ تا ۲۰ میلی آمپر DC+HART (اثر مثبت - افزایش خروجی به دلیل افزایش سطح، رابط یا چگالی؛ یا اثر منفی - کاهش خروجی به دلیل افزایش سطح، رابط یا چگالی)
محدوده: ۳۰۰mm - ۲۵۰۰mm (به سفارش؛ طراحی سفارشی در صورت خارج از محدوده) فشار اسمی: ≤۴۲.۰MPa (Class۲۵۰۰)
قطر اسمی: DN۴۰ یا به سفارش
دمای محیط: -۴۰ درجه سانتیگراد تا +۸۰ درجه سانتیگراد (وقتی ≤ -۲۰ درجه سانتیگراد، LCD بدون نمایشگر، انتقال از راه دور به طور معمول قابل استفاده است.)
دمای متوسط: -۱۹۶℃≤T≤+۴۵۰℃ دقت: ۰.۵
تأثیر منبع تغذیه: زمانی که ولتاژ منبع تغذیه بین min تغییر می کند. و حداکثر ، تغییر خروجی در محدوده ± ۰.۲ ＜ از محدوده خروجی است.
صفحه نمایش LCD: سیگنال جریان خروجی، متغیر فرآیند، دمای فرآیند، محدوده درصد، زاویه چرخش لوله گشتاور.
چگالی: ۰.۲≤ρ≤۱.۹g/cm۳
تفاوت چگالی متوسط: ≥۰.۰۴g/cm&sup۳;
مواد لوله گشتاور: پیکربندی استاندارد Inconel ۶۰۰، یا Monel، HasetlloyC-۲۷۶ مواد محفظه: CS، ۳۰۴، ۳۱۶ یا در صورت نیاز مشتری.
مواد جابجایی: ۳۰۴۳۱۶ یا به عنوان مشتری مورد نیاز.
استاندارد فلنج: HG/T۲۰۵۹۲-۲۰۰۹، HG/T۲۰۶۱۵-۲۰۰۹ یا در صورت درخواست ورودی برق: دو M۲۰×۱.۵ (ماده) یا در صورت درخواست
منطقه خطرناک ضد انفجار:
IECEx Ex ia ⅡC T۵ Ga；Ex d ⅡC T۵/T۶ Gb. TUV Ex ia ⅡC T۵ Ga；Ex d ⅡC T۵/T۶ Gb. PCEC Ex ia ⅡC T۵ Ga；Ex d ⅡC T۵/T۶ Gb. ایمنی عملکردی: SIL ۲
رتبه IP: IP۶۶
پیکربندی هشدار: برای تشخیص خود به عدم دقت متغیرهای فرآیند (به عنوان مثال، خرابی ماژول الکترونیکی). متغیرهای فرآیند را برای آلارم های زیاد و کم پیکربندی کنید.
