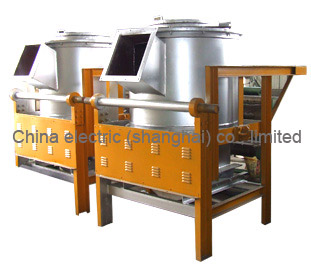

کوره ذوب القایی فرکانس اصلی هسته ای سری GYT که به عنوان کوره ذوب القایی فرکانس اصلی نیز نامیده می شود، برای ذوب QSn ۶.۵ ~ ۱.۰ برنز، مس، برنج و آلیاژ آنها است.
این محصول بر اساس اصل القای الکترومغناطیسی طراحی شده است.
سیم پیچ القایی پس از اتصال به ولتاژ AC شار متناوب تولید می کند. هنگامی که شار متناوب از هسته آهنی عبور می کند، یک مدار مغناطیسی بسته ایجاد می کند. شار نیروی الکتروموتور و جریان ثانویه را در کانال ذوب تولید می کند. جریان از مقاومت ذوب فلز عبور می کند و انرژی الکتریکی را به انرژی گرمایی تبدیل می کند. انرژی گرمایی فلز را در کانال ذوب ذوب کرد.
· ویژگی های ساختار
سیستم کوره شامل پوشش کوره، بدنه کوره، قاب کوره، سلف، سیستم کج کردن هیدرولیک کوره و سیستم کنترل الکتریکی و غیره می باشد.
بدنه کوره ساختار عمودی و پوسته کوره از ورق فولادی نورد جوش داده شده ساخته شده است. حوضچه ذوب توسط مواد نگهدارنده حرارتی و مواد مقاوم در برابر آتش فشرده شده و توسط آجرهای نسوز گذاشته شده است.
بدنه القایی شامل ۱ سلف، ۱ هسته آهنی، ۱ کانال ذوب، مواد نسوز پوسته سلف و ژاکت آب است. سلف از نوع خنک کننده آبی است.
بدنه کوره کاشی کاری هیدرولیک است. سیستم تیتراژ هیدرولیک از بادگیر سیم فولادی و اندام کوره شیبدار هیدرولیک تشکیل شده است که با توجه به شرایط واقعی توسط کاربران انتخاب می شود. بادگیر سیم فولادی از قاب بادگیر، چرخ سیم، سیم فولادی و لوازم الکتریکی تشکیل شده است در حالی که اندام کوره شیبدار هیدرولیک از ایستگاه هیدرولیک، سیلندر پیستون و قطعات کنترل الکتریکی تشکیل شده است.
سیستم کنترل الکتریکی با توجه به نیاز کاربران به دو فاز تک فاز و سه فاز طبقه بندی می شود. اولی شامل ترانسفورماتور جهش، صفحه سوئیفت دنده، کنتاکت، سوئیچ هوا، سوئیچ چاقو، فیوز و خازن است. کنترل سه فاز سیستم تعادل سه فاز را اتخاذ می کند که شامل سوئیچ هوا، تماس، ترانسفورماتور جهش سه فاز، راکتور تعادل و خازن است.
دستگاه خنک کننده آب: ۱ سلف، ۱ ژاکت آب، سه سیم پیچ با ترانسفورماتور جهش سه فاز تامین کننده آب خود و دو سیم پیچ راکتور به طور جداگانه به صورت سری متصل می شوند. شار آب چهار راه آب را می توان توسط شیر تنظیم کرد و فشار ورودی نمی تواند کمتر از ۲-۳ X ۱۰ E Mpa باشد. در طول فرآیند ذوب، دمای آب ورودی نمی تواند بیش از ۳۵ درجه سانتیگراد باشد و شار آب را به طور منظم به طور تصادفی بررسی کنید. اگر شار آب کمتر از میزان مورد نیاز است، فوراً ترازو را تمیز کنید.
کیفیت آب خنک کننده تجهیزات باید شرایط زیر را برآورده کند: PH در محدوده ۷-۸.۵ و سختی بیش از ۷ میلی متر در لیتر نیست. محتوای کل مواد معلق و جامد محلول بیش از ۲۵۰ میلی گرم در لیتر و مواد معلق بیش از ۱۰ میلی گرم در لیتر نیست، از ترس اینکه رسوب تشکیل شود و راه آب مسدود شود.
