کابل های کنترلی بیشتر در ماشین آلات و خطوط تولیدی برای اندازه گیری علائم ( سیگنال ها ) و یا پارامتر های کنترلی ، سیستم های کامپیوتری و یا تجهیزات کنترلی ماشین آلات و نقاله ها مورد استفاده قرار می گیرند. این نوع از کابل ها قادر به مقاومت در برابر آتش در مدت زمان حداقل سه ساعت می باشند و قابل نصب در فضای باز ، بصورت دفن در زمین ، داخل ساختمان و یا در داخل کانال می باشند.
· نوع مسلح آن می تواند در مقابل نیروهای مکانیکی خارجی مقاومت کند.
· نوع شیلد دار آن امکان استفاده از آن را به عنوان ارت و یا اسکرین میسر می سازد.
ولتاژ های تخصیصی برای این نوع از کابل ها به شرح زیر می باشند :
U۰/U(Um)= ۳۰۰/۵۰۰(۶۰۰) KV – ۰.۶/۱(۱.۲) KV.
در تخصیص ولتاژ کابل ها نماد U۰/U(Um) با پارامتر های U۰ و U و (Um) نمایانگر :
U۰ : ولتاژ اسمی میان هادی و زمین یا حفاظ فلزی در فرکانس صنعتی است.
U: ولتاژ اسمی میان هادی ها است .
Um : بیشترین مقدار ولتاژ ( بالاترین ولتاژ شبکه ) است .

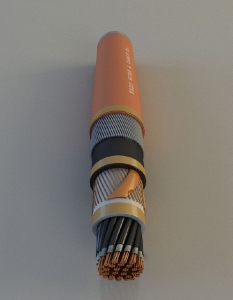

*جزئیات ساختمان کابل
- سطح مقطع هادی : تا ۱۰ میلیمتر مربع
- تعداد رشته : ۲ تا ۶۱ رشته
- جنس هادی : مس آنیل شده بدون اندود/ قلع اندود
- نوع هادی : تک لا ( کلاس ۱ ) ، نیمه افشان ( کلاس ۲) ، افشان ( کلاس ۵) / گرد
- عایق اولیه : نوار میکا
- عایق ثانویه: پلی اتیلن کراسلینک شده (XLPE ) یا PVC
- پر کننده (فیلر)/ غلاف داخلی : PVC یا مواد هالوژن فری (LSHF)
- حفاظ فلزی : سیم مسی کانسنتریک ، نوار مسی و یا ترکیبی از سیم و نوار مسی ، شیلد بافته شده مسی
- غلاف جدا کننده : PVC یا مواد هالوژن فری (LSHF)
- زره ( آرمور ) : سیم یا نوار فولادی گالوانیزه شده هلیکس یا سیم های بافته شده
- روکش نهایی : PVC یا مواد هالوژن فری (LSHF)
*سایر مشخصات قابل ارائه در این نوع محصول:
- مقاوم در برابر اشعه ماوراء بنفش (Ultra violet (UV) resistant colored outer sheath)
- کم دود (Low smoke and fume (LSF))
- هالوژن فری و تاخیر انداز شعله (Halogen free and flame retardant (HFFR))
- ضد روغن و هیدروکربن ها (Oil & hydrocarbon resistant)
