پروسه تولید این محصول به این صورت است که ابتدا ورق با عرض مشخص لبه زنی شده و با عبور از دروازه های متعدد به فرم لوله در می آید. پس از جوش و خنک کاری، با عبور دادن مقطع از دروازه های سایزینگ، ابعاد دقیق و فرم موردنظر لوله بدست می آید. لوله سپس در طول مورد نیاز بریده و پس از بازرسی نهایی، آماده ارائه به بازار می شود.
جوش القایی : ERW

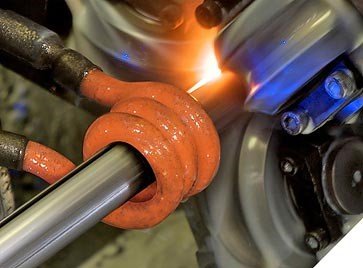

جوشکاری فرکانس بالا یکی از روشهایی است که یک منبع گرم کننده با تولید یک جریان متناوب فرکانس بالا (HF ) به صورت مقاومتی جهت ذوب کردن سطوح اتصال استفاده می شود .جریان فرکانس بالا دارای مشخصات معینی می باشد که آنرا برای جوشکاری قابل استفاده می سازد . همانند جریان مستقیم یا جریان فرکانس پایین متناوب جریان فرکانس بالا نیز تمایل به جاری شدن در سطوح پردانسیته (Skin effect ) و جهت برگشت سطوح موازی و مجاور یکدیگر را جستجو می کند ( Proximity effect ) یعنی گرم کردن و در پی آن ذوب کردن می تواند در جایی که مورد نیاز است متمرکز شود و یا اصطلاحا در نقطه مزبور فوکاس شود .
در کلیه فرایندهای جوشکاری فرکانس بالا پس از ایجاد ذوب ، اتصال سطوح به یکدیگر توسط فشردن مکانیکی داخل یکدیگر انجام می شود . ( Upseting ) این گونه فشردن کمک به خروج اکسیدها از مذاب و تولید یک خط جوش یکپارچه و همگن می کند . خروج ناخالصی ها ، سرباره ها و اکسیدها و … از مذاب دارای فوائدی است که از جمله آنها می توان به کاهش پتانسیل عیوبی نظیر پایین بودن چقرمگی شکست و مقاومت خوردگی فلز جوش اشاره کرد . در این مرحله پیوندهای ساده و مواد زیر سطحی به مقدار زیادی گرم می شوند که این امر در بهبود خواص موثر است .
در ساخت لوله ورق اولیه با شکل گیری مرحله به مرحله و تولید سطح مقطع u شکل و نزدیک کردن لبه های ورق به یکدیگر در مراحل بعدی و تولید لبه v شکل با استفاده از روشهای ساده کنترل جریان فرکانس بالا به دو زیر مجموعه تقسیم می شود .
جوشکاری القایی فرکانس بالا ( HFIW ) و جوشکاری مقاومتی فرکانس بالا ( HFRW ) بدلیل تاثیرات مجاورتی و پو سته ای جریان جاری شده در لوله از عمق مشخصی از لبه V عبور می کند. عمق جریان نفوذی بواسطه کنترل مقدار جریان قابل کنترل است . و این پارامتر به ذوب سطحی و نتیجتا به کیفیت جوشکاری وابسته است . موادی که در تهیه لوله می توان از انها بصورت موفقیت امیز در جوشکاری فرکانس بالا استفاده نمود شامل فولادهای کربنی ، فولادهای زنگ نزن ، آلومینیوم ، مس ، برنج و تیتانیم است . استثنائات شامل موادی که در درجه حرارت جوشکاری پایدار نمی باشند ، موادی که قابلیت کار گرم اندکی دارند یا با اعمال خواص تخریبی قابلیت بازیافت ندارند . در جاهایی که لازم باشد می توان از یک گاز محافظ جهت از بین بردن فعالیت فلزات ( Reactive ) استفاده نمود . اندازه لوله های تولیدی بوسیله جوشکاری فرکانس بالا از قطر ۱۳mm تا ۱۲۲۰ (۱/۲ in تا ۴۸ in) می باشد.
